電動閥門如何改變相序呢？用手輪將電動閥打開至50%左右,電動閥控制器具有電源相序自動邏輯校正功能。當電動閥門控制器第一次通電時,按下閥門按鈕電動裝置運行有兩種可能性:... 其次,用手輪將電動閥門開啟至約50%開度,電動閥門控制器具有電源相序自動邏輯校正功能。 電動閥門控制器初次通電時按動開閥按鍵電動裝置運行有兩種可能: 一種可...  核心提示:電動閘閥由閥門電動裝置與閘閥配套組成電動閘閥,用以控制閘閥的開啟和關閉。它可以現場操作也可以遠距離操作。電動閘閥的電動裝置若調整不當,輕則縮... 動閥的閥門是通過一套電動控制裝置實現其開 啟和關閉的,電動控制裝置中的電機經傳動機構帶動閥門開閉,而電機的工作 電源一般為三相交流電,如果接入電機的電源相序發生改變,... 用手輪將電動閥門開啟至約50%開度。控制器具有電源相序自動邏輯校正功能。

首先，把三相電源分別接到A、B、C、N端子上，確認接線無誤后，接通電源，檢查電動閥門控制器是否設置在“本機”狀態，如果不是請按動轉換將電動閥門控制器設置為“本機”狀態。
      其次，用手輪將電動閥門開啟至約50%開度，電動閥門控制器具有電源相序自動邏輯校正功能。
      電動閥門控制器初次通電時按動開閥按鍵電動裝置運行有兩種可能：一種可能是按正確方向運行，閥開指示燈閃亮，電動裝置開向運行直至全開位置停止，閥開指示燈常亮。開度顯示自動設定為100%。按動關閥按鍵電動裝置關向運行，閥關指示燈閃亮，電動裝置關向運行直至全關位置停止，閥關指示燈常亮，開度顯示自動設定為0%。
      另一種可能是按錯誤方向運行，雖然閥開指示燈閃亮，但是電動裝置關向運行直至全關位置停止，閥關指示燈常亮，開度顯示自動設定為0%。此時電動閥門控制器自動邏輯校正電源相序3秒鐘后電動裝置將
      自動向開向運行閥開指示燈閃亮，電動裝置開向運行直至全開位置停止，閥開指示燈常亮。開度顯示自動設定為100%。電動閥門控制器初次通電時按動關閥按鍵電動裝置運轉過程同上只是運行方向相反。至此電動閥門控制器與電動裝置的安裝調試完畢。





一種相序調整裝置、電機、電動閥和自動過濾器，涉及相序控制技術領域，能夠?qū)崿F(xiàn)電源的相序發生換相時，設備仍能按照原設置正常工作。該相序調整裝置包括：相連接的三相電源輸入端和三相電源輸出端、連接三相電源輸入端的相序識別單元和開關控制單元；開關控制單元包括控制模塊和開關模塊，控制模塊連接相序識別單元，開關模塊包括第一開關組和第二開關組，第一開關組和第二開關組分別采用正相序和反相序接法接入三相電源輸入端和三相電源輸出端之間；控制模塊用于當相序識別單元識別三相電源輸入端為正相序時，控制第一開關組連通，第二開關組斷開，當三相電源輸入端為反相序時，控制第一開關組斷開，第二開關組連通。

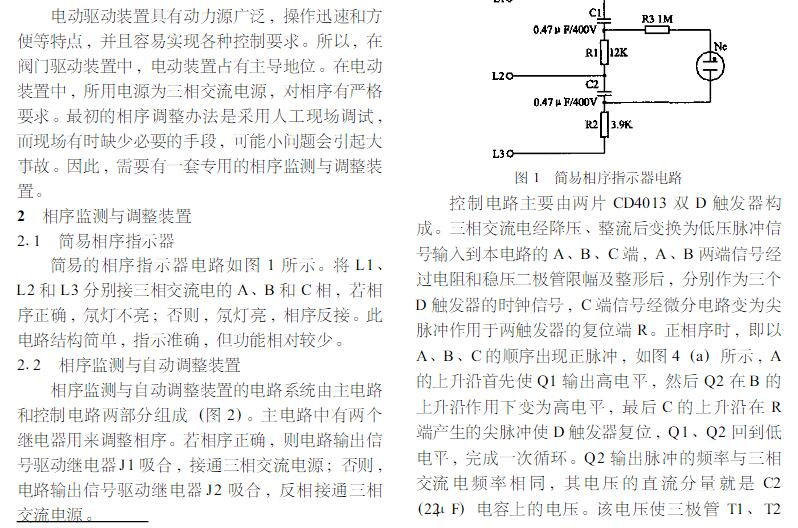

種具有相序保護功能的礦用電動閥門控制系統,三相電源的輸出與第一交流接觸器的主觸點連接,第一交流接觸器主觸點的輸出與三相電機連接,第一交流接觸器兩端接入有第二交流接觸器,三相電源與三相電機之間還連接有控制器,所述控制器包括相序識別保護器和與相序識別保護器相連的電動閥門控制回路. The present invention relates to a phase sequence protection functions have mine with an electric valve control system, the output of the first three-phase AC power supply contacts and the main contact is connected, the first AC contactor main contacts connected to the output of the three-phase motor the first exchanges and contacts have access to both ends of the second AC contactor, the controller is also connected between the power supply and three-phase three-phase motor, the controller comprising phase sequence recognition and protection connected with the identification phase sequence protection the electric valve control loop. 本發明的有益效果在于:實現電動閥門的相序保護和相關控制功能;相序保護功能
