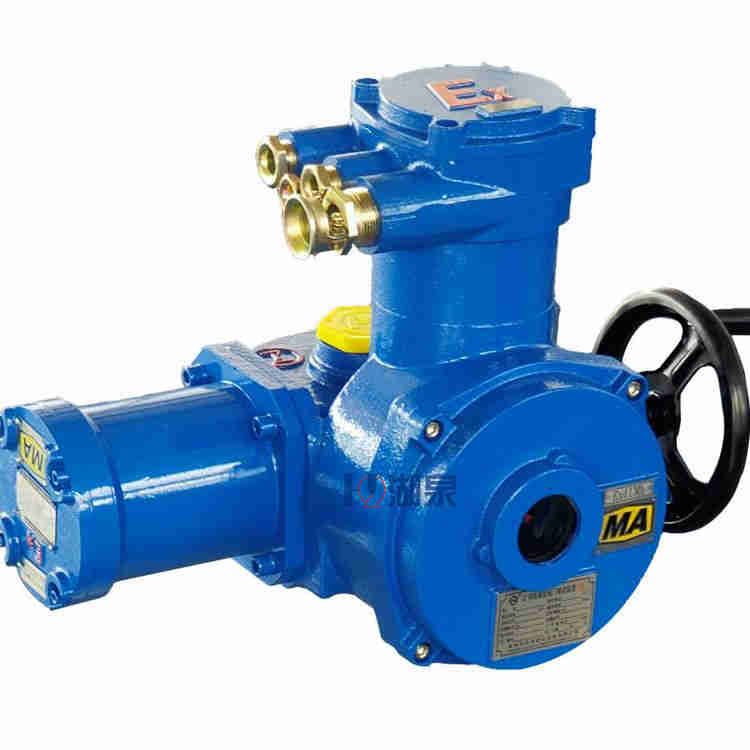

閥門電動裝置DZW60B-24使用說明和注意事項

[ 2023-09-25 ]

上海湖泉閥門集團有限公司閥門電動裝置DZW60B-24使用說明和注意事項，型號 DZW60-24B 多回轉閥門電動裝置,簡稱為Z型電裝,是閥門實現開啟、關閉或調節控制的驅動設備。Z型電裝適用于閘閥、截止閥、隔膜閥、柱塞閥、節流閥、水閘門等。閥門電動裝置是實現閥門程控、自控和遙控不可缺少的驅動設備,其運動過程可由行程、轉矩或軸向推力的大小來控制。由于閥門電動裝置的工作特性和利用率取決于閥門的種類、裝置...稱為多圈回轉閘閥電動裝置,多圈回轉閘閥電動頭,多圈回轉閘閥電動執行器,是閥門實現開啟、關閉或調節控制的驅動設備。

傳動機構的一體型設計，使產品具有體積小和簡潔的外觀。

所有結合部位均有密封措施，防護等級可達IP68(GB4208-93。

輸出轉矩100Nm-80000Nm。

容易調整的行程控制機構。

安全可靠、無切換手柄的全自動手/電動切換。

多種設計滿足不同需要：戶外型、防爆型、整體型、調節型。

連接尺寸、輸出性能及電氣接線等可根據用戶的需要定制。

電源：電機為三相交流380V (50Hz) 控制為二相交流220V (50Hz)

環境溫度：-20~+60℃ （特殊訂貨-40～+80℃）

相對濕度：≤95%（25℃時）

類型：戶外型爆，隔爆型

工作制：短時10分鐘

防腐涂裝：高溫烤漆

使用閥門：球閥、蝶閥、旋塞閥、風門擋板等

控制轉矩范圍：100~10,000N.m

輸出轉速范圍：0.2~1r/min

戶外防護等級：IP65、IP67
閥門電動裝置

多回轉閥門電動裝置按防護類型分：有戶外型和隔爆型

按控制方式分：有常規型，整體型和整體調節型

按連接型式分：有轉矩型，電站型和推力型

電動裝置的性能符合本公司企業標準Q/3204CN001-2011《礦用隔爆型閥門電動裝置技術條件》、GB3836.1-2010《爆炸性環境第1部分：設備通用要求》、GB3836.2-2010《爆炸性環境第2部分：由隔爆型“d”保護的設備》的規定。防爆標志為ExdⅠ Mb。
電動閥

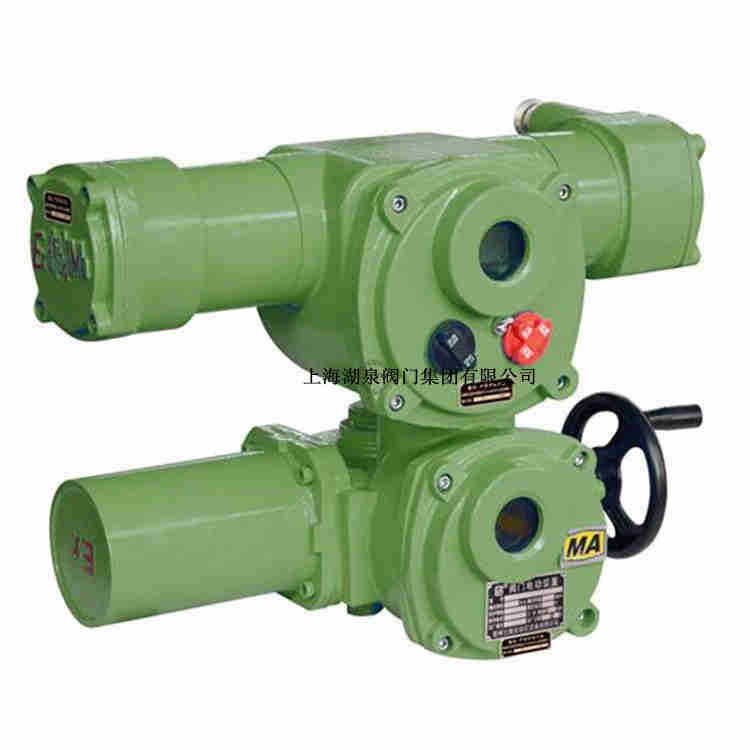

閥門電動裝置DZW60B-24使用說明和注意事項

型號規格	公稱轉矩（N·m）	最大閥桿直徑	最大轉圈數（圈）	手動速比	輸出轉速（r/min）	電機 功率（kW）	電機 電流（A）	參考重量（Kg）
ZB10-24	100	28	400	1：1	24	0.25	0.8	59
ZB15-24	150	28	400	1：1	24	0.37	0.92	61
ZB20-24	200	40	400	1：1	24	0.55	1.39	63
ZB30-24	300	40	400	1：1	24	0.75	2.0	65
ZB45-24	450	48	400	1：1	24	1.1	2.0	110
ZB60-24	600	48	400	1：1	24	1.5	2.6	120
ZB90-24	900	60	400	1：1	24	2.2	3.8	139
ZB120-24	1200	60	400	1：1	24	3	4.9	142
ZB180-24	1800	70	400	22.5：1	24	5.5	7.5	264
ZB250-24	2500	70	400	22.5：1	24	7.5	9.8	269
ZB350-24	3500	75	400	22.5：1	24	11	12.1	275

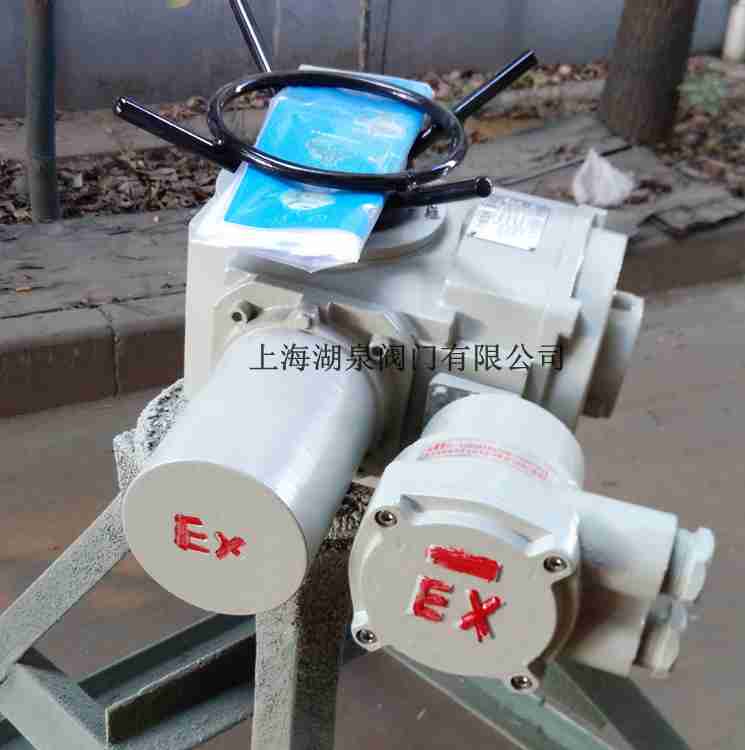

閥門電動裝置DZW60B-24使用說明和注意事項

序號	故障	原因	排除方法
1	電機起不動	1. 電源線脫開 2. 控制線路故障 3. 行程或力矩控制機構失靈	1. 檢查電源線 2. 排除線路故障 3. 排除行程或力矩控制機構故障
2	輸出軸旋向不符合規定	電源相序接反	調換任意兩電源線
3	電機過熱	1. 連續工作時間太長 2. 一相線斷開	1. 停止運行，使電機冷卻 2. 檢查電源線
4	運行中電機停轉	1. 閥門有故障 2. 電動裝置過載，力矩控制機構動作	1. 檢查閥門 2. 增大整定轉矩
5	閥門到位后電機不停轉或燈不亮	1. 行程或力矩控制機構有故障 2. 行程控制機構調整不當	1. 檢查行程或力矩控制機構 2. 重新調整行程控制機構
6	遠方無閥位信號	1. 電位器齒輪緊定螺釘松動 2. 遠傳電位器故障	1. 擰緊電位器齒輪緊定螺釘 2. 檢查更換電位器
