      閘閥\Z61Y-25 DN100產品詳細技術參數說明書

      [ 2025-04-10 ]

      ‌Z61Y-25 DN100閘閥是一種焊接式鍛鋼閘閥,適用于石油、化工、水力、火力電站等各種系統的管路上,用于切斷或接通管路介質‌‌。該閥門的具體參數和特性如下:

      閥
      適用范圍和工作環境

      • ‌適用介質‌:水、油品、蒸汽等‌。
      • ‌工作溫度‌:≤600℃‌。
      • ‌公稱壓力‌:1.6MPa~42.0MPa(或150LB-2500LB)‌。

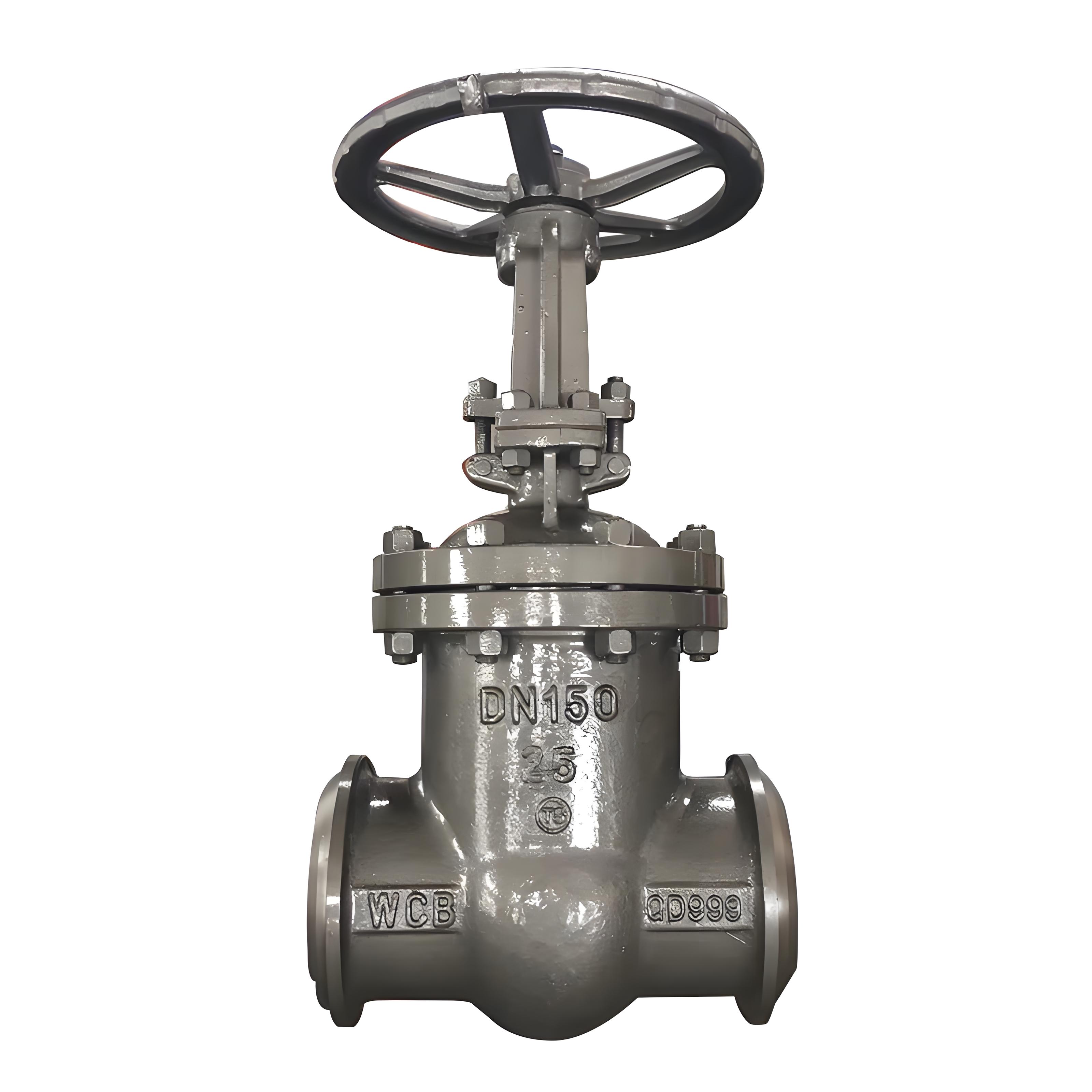

      閘閥

      結構特點和材料

      • ‌結構形式‌:全徑或縮徑,明桿支架式,自定心壓板壓套式‌。
      • ‌連接方式‌:焊接、法蘭、內螺紋、承插焊‌。
      • ‌閥體材料‌:鍛鋼、鍛不銹鋼、A105、A182、F22、F304等‌。
      • ‌密封面材料‌:不銹鋼和硬質合金,密封可靠,耐磨、耐高溫、耐腐蝕‌。

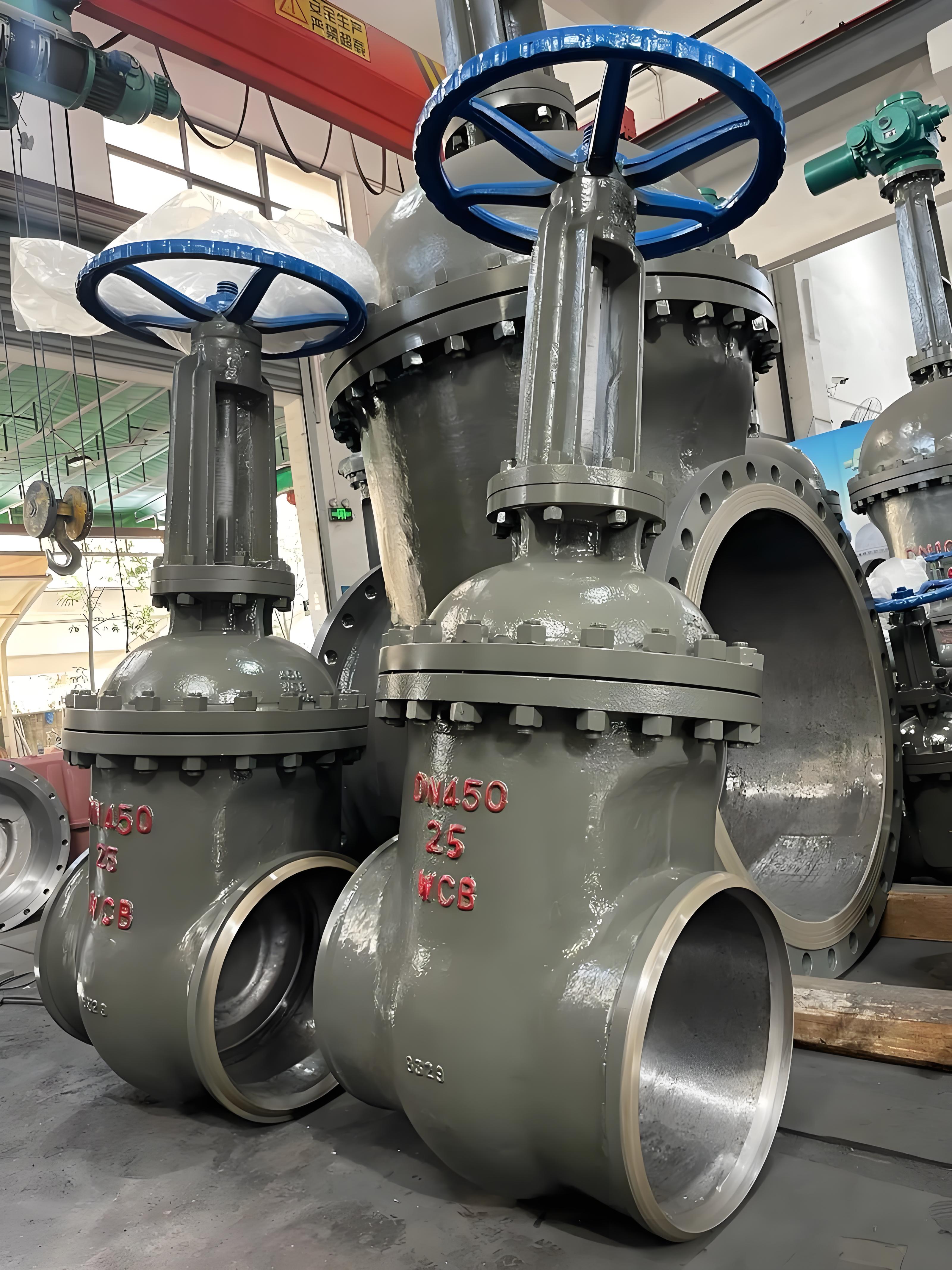

      閘閥廠家

      操作方式和應用場景

      • ‌操作方式‌:手動、齒輪傳動、電動、氣動等‌。
      • ‌應用場景‌:廣泛應用于石油、化工、水力、火力電站等各種系統的管路上,適用于切斷或接通管路介質‌。

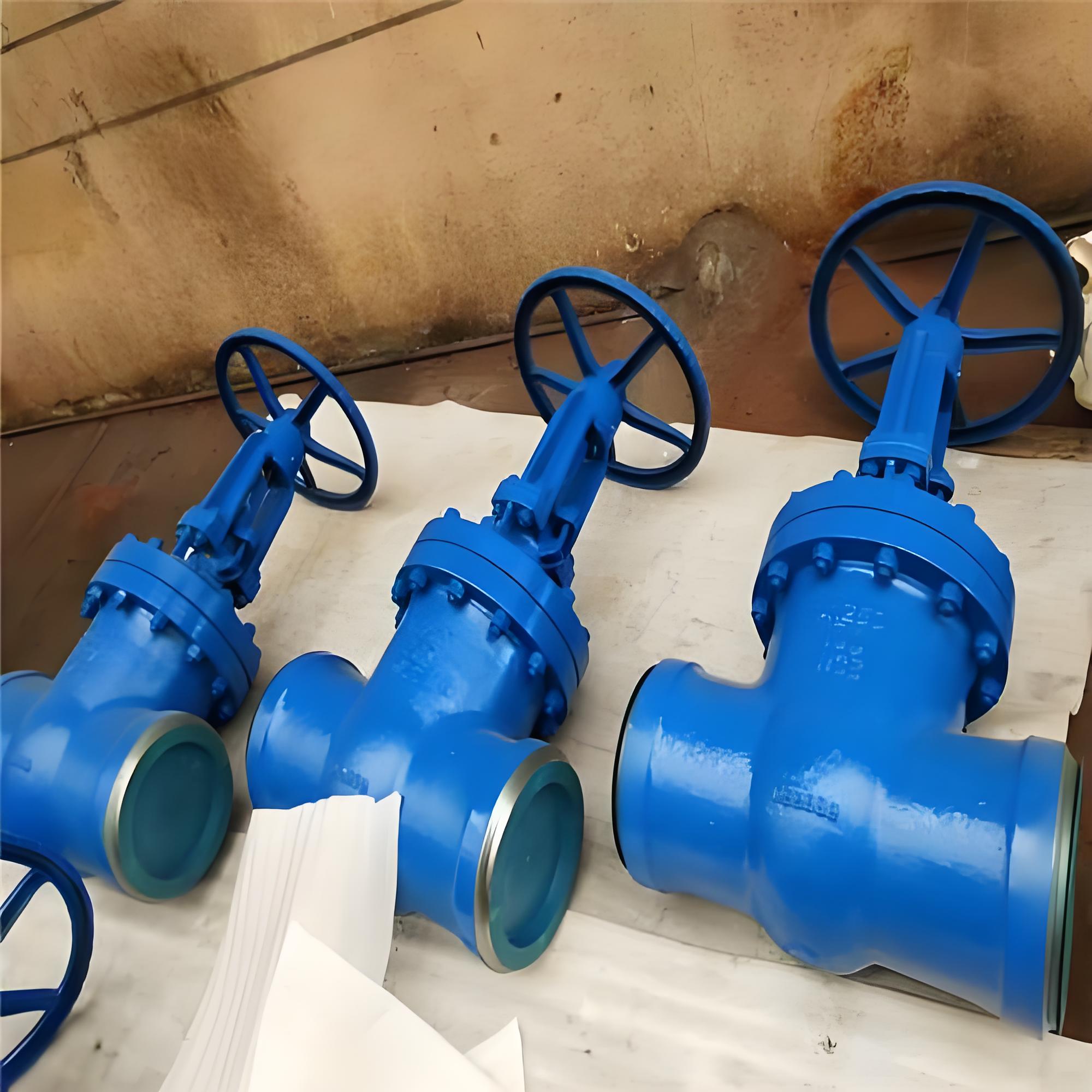

      閥門

      Z61Y鍛鋼承插焊閘閥產品材料:

      序號

      零件名稱

      CStoASTM

      AStoASTM

      SStoASTM

      A105

      F22

      F304(L)

      F316(L)

      1

      閥體

      A105

      A182F22

      A182F304(L)

      A182F316(L)

      2

      閥座

      A276420

      A276304

      A276304(L)

      A276316(L)

      3

      閘板

      A182F430&410

      A182F304

      A182F304(L)

      A182F316(L)

      4

      閥桿

      A182F6

      A182F304

      A182F304(L)

      A182F316(L)

      5

      墊片

      316夾柔性石墨

      316夾PTFE

      6

      閥蓋

      A105

      A276f304

      A276F304(L)

      A276F316(L)

      7

      螺栓

      A193B7

      A193B16

      A193B8

      A193B8M

      8

      銷釘

      A276420

      A276 304

      9

      填料壓套

      A276410

      A182F304(L)

      A182F316(L)

      10

      活節螺栓

      A193B7

      A193B16

      A193B8

      A193B8M

      11

      填料壓板

      A105

      A182F11

      A182F304(L)

      A182F316(L)

      12

      螺母

      A1942H

      A1944

      A1948

      A1948M

      13

      閥桿螺母

      A276420

      14

      鎖緊螺母

      A1942H

      A1944

      A1948

      A1948M

      15

      銘牌

      SS

      16

      手輪

      A197

      17

      墊片

      A473431



      18

      填料

      柔性石墨

      PTFE

      適用介質

      水、蒸汽、油品等

      水、蒸汽、油品等

      硝酸、醋酸等

      適用溫度

      ―29℃~425℃

      ―29℃~550℃

      ―29℃~200℃

      備注:客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定。CS=碳鋼;AS=合金鋼;SS=不銹鋼;

      Z61Y鍛鋼承插焊閘閥連接尺寸:

      NPS

      縮徑

      3/8"

      1/2"

      3/4"

      1"

      11/4"

      11/2"

      2"



      全徑



      3/8"

      1/2"

      3/4"

      1"

      11/4"

      11/2"

      2"

      L

      79

      79

      92

      111

      120

      120

      140

      178

      H(開)

      158

      158

      169

      197

      236

      246

      283

      330

      W

      100

      100

      100

      125

      160

      160

      180

      200

      重量

      螺栓式

      2.0

      2.1

      2.3

      4.3

      5.9

      6.9

      11.1

      15.2

      焊接式

      1.7

      1.8

      2.0

      3.8

      5.1

      6.1

      10.2

      14.2
