      礦用電動配水閘閥pz-600-ll 4.0技術參數

      [ 2024-10-25 ]
      礦用電動配水閘閥pz-600-ll 4.0技術參數:

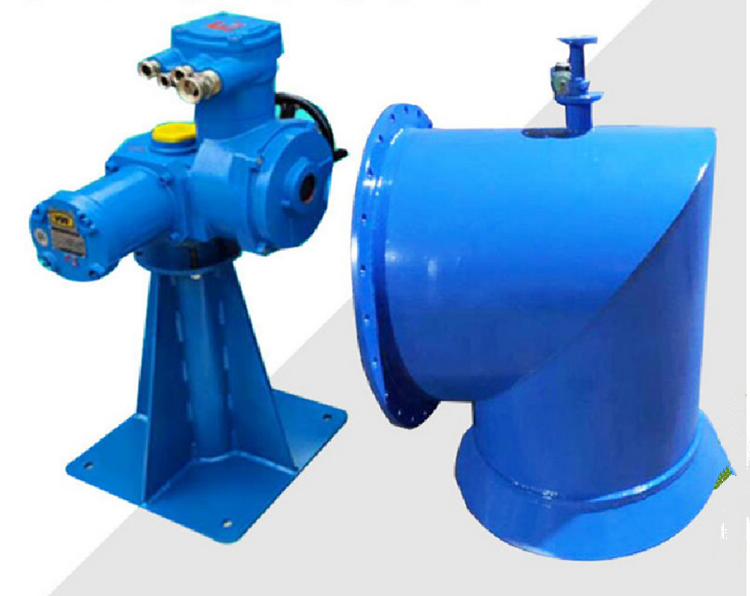

      1、配水閘閥由操縱臺、連接桿、閥桿、閘閥、短管等部件組成。
      2、用小型電動機作為動力源替代人工操作,方便、快捷。
      3、閘閥由閥體和閥瓣構成。
      (1)閘體為焊接件,下部裝有一錐形密封環,與閥瓣共同構成密封部分。
      (2)閥瓣由焊接件與橡膠墊構成,通過帶環螺釘組件與閥桿絞接,以保證閥的密封性能。
      4、短管用于埋入配水井井壁,為焊接件。
      5、連接桿的長度由配水井底板至泵房底板的高度差來確定。分為5米、4.5米、4米、3.5米四種規格。用戶也可以按實際安裝高度確定連接桿的長度,按需定制。
      閘閥
      1、PZ礦用電動配水閘閥是直角式閘閥,用小型電動機作為動力源替代人工操作,可承受0.1Mpa的壓力。主要用于礦山井下各吸水井配水,也可用于選礦、水處理水池泄水。水中不含有腐蝕性的介質,水溫不大于80℃。 本系列產品是直角式閘閥,可承受0.1Mpa的壓力。主要用于礦山井下各吸水井配水,也可用于選礦、水處理水池泄水。水中不含有腐蝕性的介質,水溫不大于80℃。
      2、型號意義:
      如:PZ-600
      PZ-配水閘閥
      600-公稱直徑
      3、本系列產品所執行的標準是:企業標準Q/BBC-007-91《配水閘閥》。
      閥
      技術參數:
      型 號 PZI-400 PZI-500 PZI-600 PZI-800 PZI-1000
      公稱直徑(毫米) 400 500 600 800 1000
      介 質
      介質溫度 常 溫
      操作行程(毫米) 216 216 290 290 314
      壓力(公斤力/厘米2) 工作壓力 1
      試驗壓力 2.5
      操縱方式 手 動 操 作
      制造工藝 鑄造/焊接
      重量(公斤) 帶法蘭短管 370 450 637 851 1431
      不帶法蘭短管 289 345 494 656 1122
       備注 PZ1-800、PZ1-1000、PZ1-1200為直角鋼板焊接鑄造組合形式

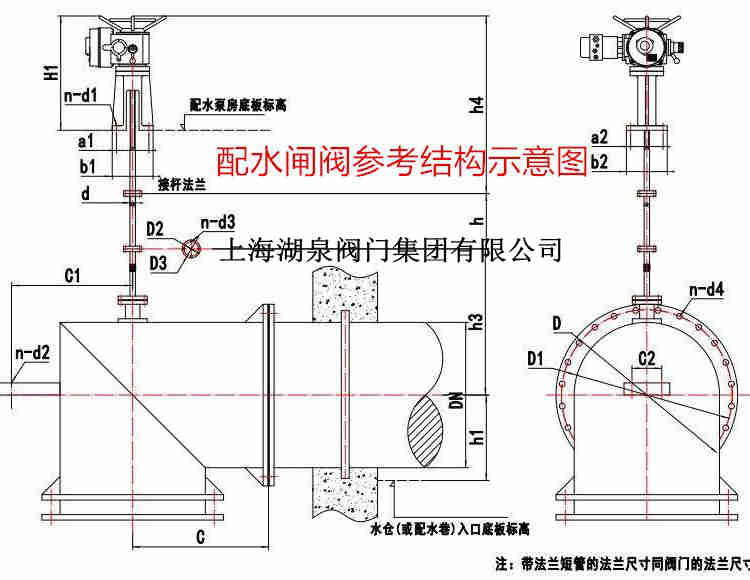

      結構及安裝尺寸:
      通徑/DN Dg D D1 D2 D3 D4 d φ H1 H2 h1 h2 h3 h4 a1 a2 b1 b2 C C1 C2 n×d 2×d1 n×d2 u×d3
      PZI-400 400 540 495 535 85 120 35 500 750 988 250 462 723 1250 300 300 400 400 410 190 70 419 215 417 1623
      PZI-500 500 640 600 640 85 120 35 600 750 988 300 512 673 1250 300 300 400 400 470 230 70 419 215 417 1623
      PZI-600 600 760 705 755 100 136 42 600 750 1065 350 602 968 1250 300 300 400 400 520 360 80 419 219 617 2025
      PZI-800 800 960 920 975 100 135 42 600 750 1065 450 702 868 1250 300 300 400 400 625 360 80 419 219 617 2430
      PZI-1000 1000 1160 1120 1175 115 160 50 700 900 1265 550 842 1119 1500 400 400 500 500 720 450 100 419 219 622 2830

      PZW電動礦用配水閘閥φ1200型技術參數
      型號 操縱臺 閘閥 短管 操作
      行程
      質量(Kg)
      B B1 D2 d1 D1 H H1 B2 B3 B4 B5 d2 D3 H2 H3 D L1 帶短管 無短管
      PZ2-1200 500 400 250 22 700 900 1296 780 652 40 120 23 1375 1080 1106 1200 650 396 1446 1221

      采用說明
      1、水泵房底板標高和水倉(或配水巷)入口標高之高差H與連接桿長度h值,本設計考慮四種情況,如下表所示:(單位:毫米)
      H 5000 4500 4000 3500
      h PZI 400 3765 3265 2765 2265
      500
      PZI 600 3497 2997 2497 1997
      800
      PZI 1000 3100 2600 2100 1600
      PZ1 1200 3040 2540 2040 1540

      各采用和使用單位,根據實際情況選用,如訂貨時能提出h值,則按訂貨單位要求加工,否則連接桿長度按H=5000時供貨,連接桿的一端的法蘭根據實際需要的h值在現場焊接。
      礦用閥門
      PZ礦用電動配水閘閥安裝 :

      1、本產品在存放期間,操縱臺絲杠應涂以防銹油脂,避免日曬雨淋。閥門部件應避免沾染油脂,防止橡膠老化。
      2、在灌注井壁時,預留短管孔和支撐閥閘的槽鋼孔,泵房地面預留操縱臺基礎孔。
      3、連接閥閘和短管的法蘭(中間加橡膠墊),把短管穿入預留孔中,借閥閘的外露閥桿找好垂直度,固定支撐槽鋼。
      4、操縱臺就位后,按說明書要求尺寸提升絲杠。
      5、核對閥桿至絲杠間的連接桿長度,裝上連接桿,再校對一下垂直度,把操縱臺和短管固定。
      6、卸下閥桿端部的卡環,檢查整個機構操作是否靈活。
