      閘閥知識閥門首頁 > 閥門知識 > 閘閥知識 >

      DN200明桿閘閥,DN100明桿閘閥,DN150明桿閘閥,DN65明桿閘閥,,DN50明桿閘閥

      [ 2024-10-11 ]
      明桿閘閥是一種閥門,也被稱為平面閘閥。它的主要結構由閥門體、密封面、閥瓣、桿、手輪等組成。桿和瓦組成一個整體,瓦和閥瓣又組成了密封面。它通過手輪旋轉來提升或降低閥瓣,從而實現開啟或關閉閥門。當手輪順時針旋轉時,閥瓣會逐漸升起,這時介質可以通過閥門流過。相反,當手輪逆時針旋轉時,閥瓣會逐漸降下,這時介質就會被截斷,從而達到關閉閥門的目的。

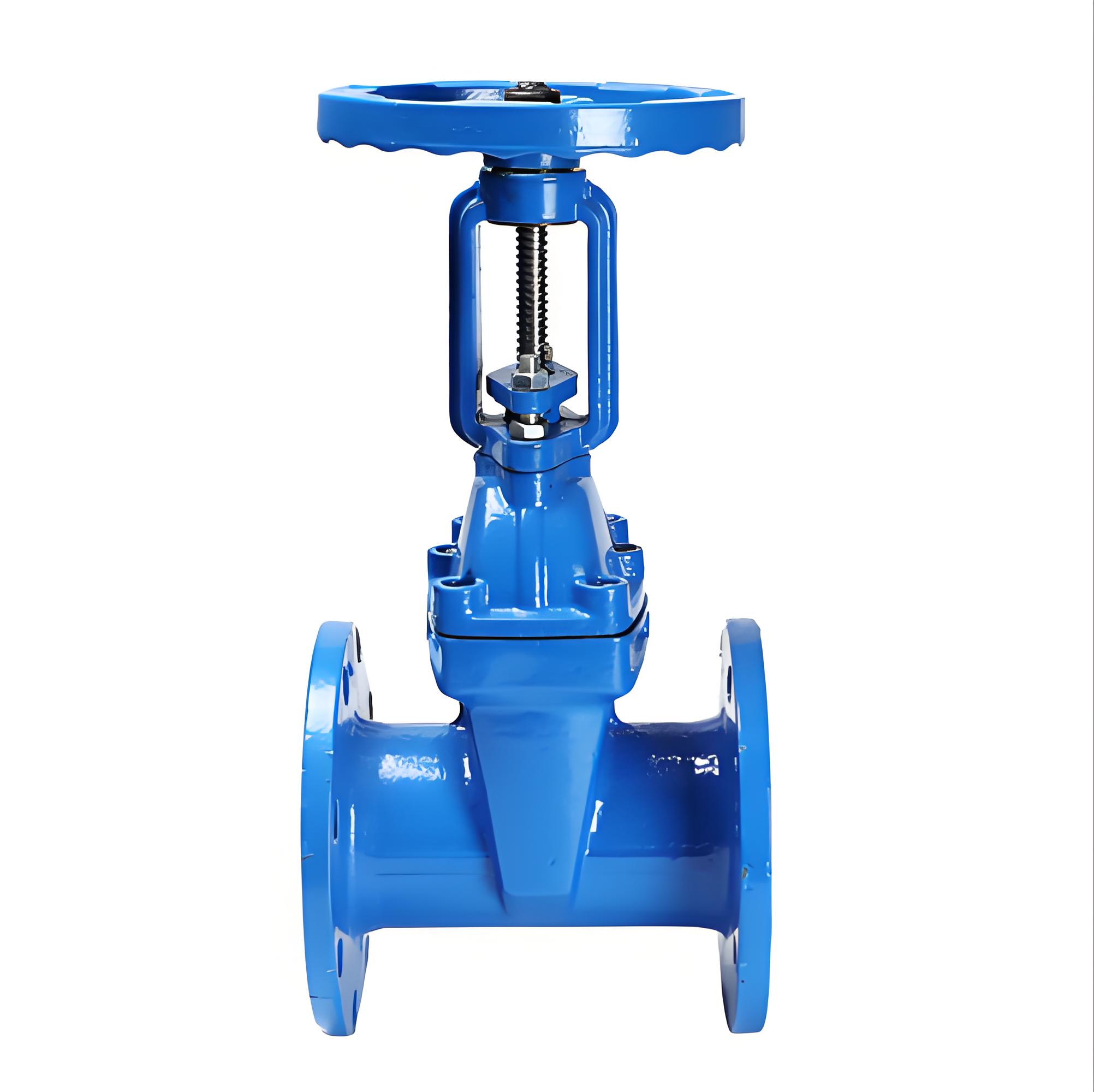

      閥
      明桿閘閥:閥桿螺母在閥蓋或支架上,開閉閘板時,用旋轉閥桿螺母來實現閥桿的升降。這種結構對閥桿的潤滑有利,開閉程度明顯,因此被廣泛采用。 明桿閘閥的升降桿上有梯形螺紋,通過閥門頂端的螺母以及閥體上的導槽,將旋轉運動變?yōu)橹本€運動,也就是將操作轉矩變?yōu)椴僮魍屏ΑC鳁U閘閥的啟閉件是閘板,閘板的運動方向與流體方向相垂直,明桿閘閥只能作全開和全關,不能作調節和節流。


      常見的明桿閘閥有: 灰鑄鐵明桿閘閥,型號Z41T-16; 球墨鑄鐵明桿閘閥,型號Z41X-16Q; 鑄鋼明桿閘閥,型號Z41H-16C; 不銹鋼明桿閘閥,型號Z41W-16P。

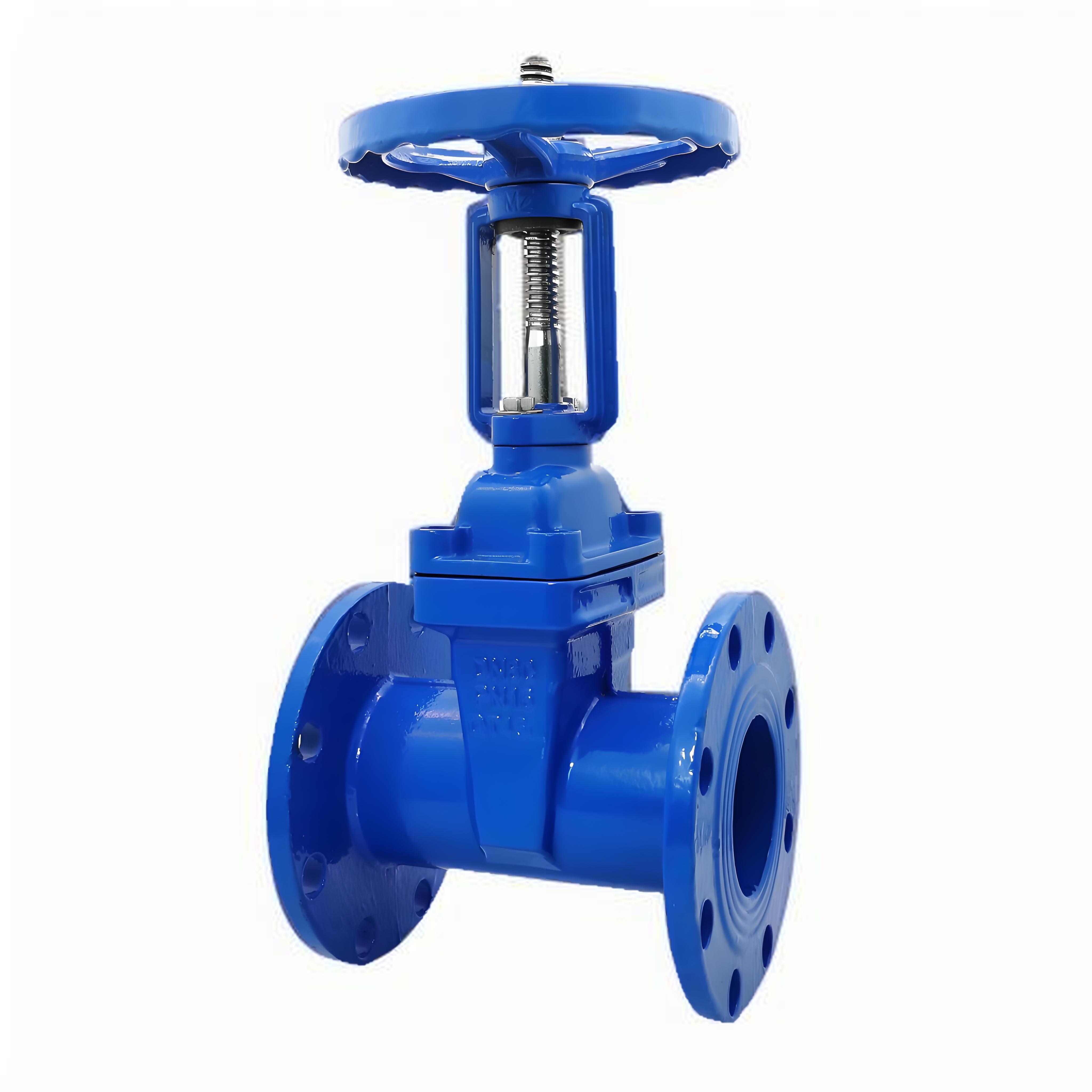

      閘閥

      明桿閘閥的優勢

      1、 操作簡便

      明桿閘閥采用手動操作,操作簡便,不需要外部的動力源,隨時可用。

      2、通徑范圍廣

      明桿閘閥的通徑范圍廣,可以從小到幾十毫米到數米,適用于各種流量大小的管道。

      3、 密封性好

      閘板和閥座采用雙面鑄造或刻面處理,密封性能好,能夠防止介質泄漏。

      4、耐用性強

      閘板和閥座采用材料硬度高、耐磨性好的合金材料制成,使用壽命長。

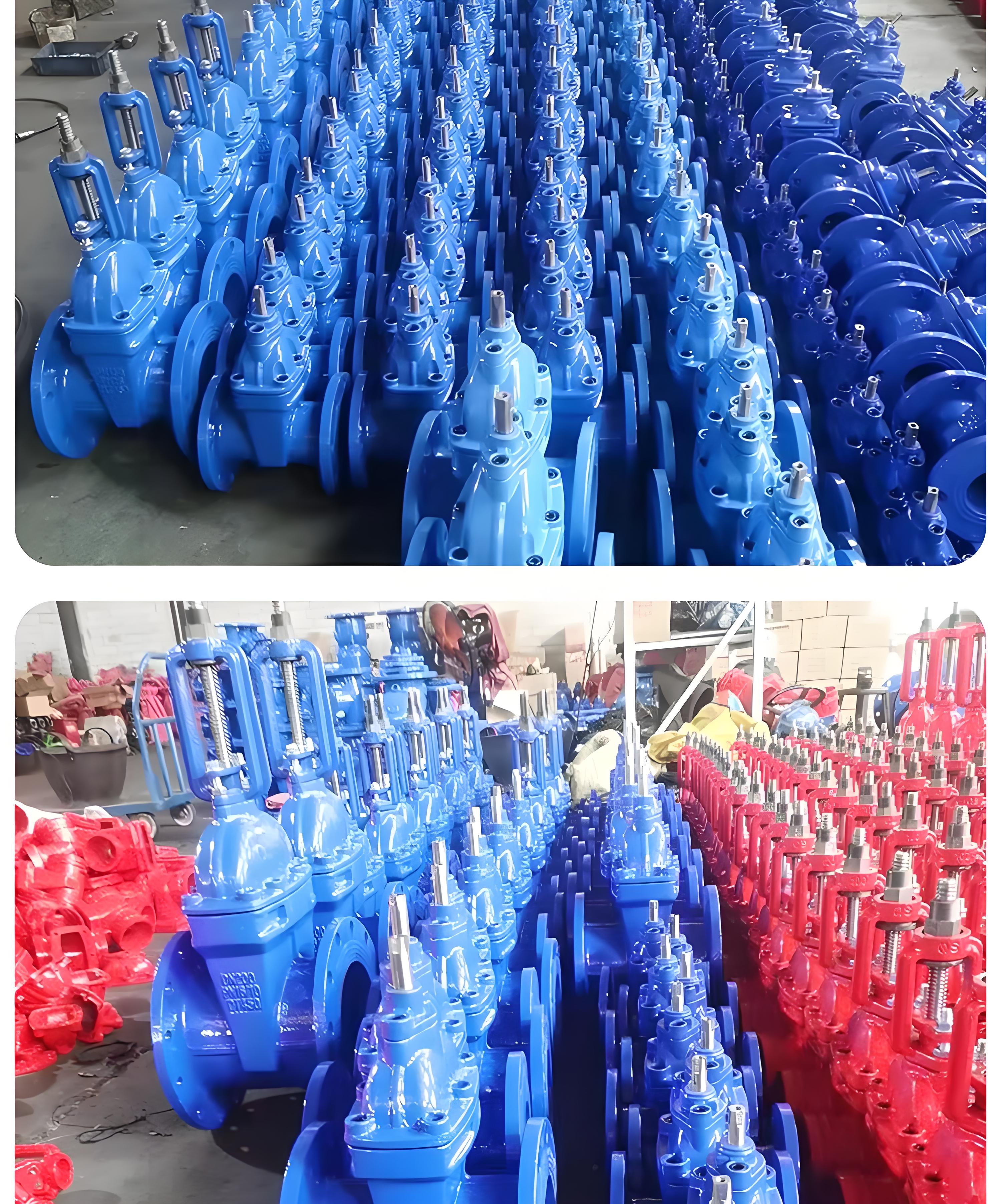

      明桿閘閥

      主要零部件材料
      名 稱 材 質
      閥 體 灰 鑄 鐵、球 墨 鑄 鐵、鑄 鋼
      閘 板 球 墨 鑄 鐵 +三 元 乙 丙 或 丁 腈 橡 膠
      中 口 墊 丁 腈 橡 膠、三 元 乙 丙
      密 封 圈 丁 腈 橡 膠
      支 架 灰 鑄 鐵、球 墨 鑄 鐵、鑄 鋼
      閥 桿 不 銹 鋼
      螺 栓 不 銹 鋼
      壓 蓋 球 墨 鑄 鐵、鑄 鋼
      閥 桿 螺 母 銅 合 金
      手 輪 (傳 動 帽) 可 鍛 鑄 鐵


      主要技術參數

      公稱壓力:1.0~2.5MPa  工
      作溫度:0~80℃
      法蘭標準:GB/T 17241.6 GB9113
      公稱通經:50~400mm
      適用介質:水、油、氣等 試
      驗標準:GB13927 AP1598


      主要外形連接尺寸
      DN 50 65 80 100 125 150 200 250 300 350 400
      L 178 190 203 229 254 267 292 330 356 381 406
      H 322 332 350 420 581 581 736 882 1009 1300 1380
      H1 374 398 429 524 721 736 942 1031 1117 1655 1805
