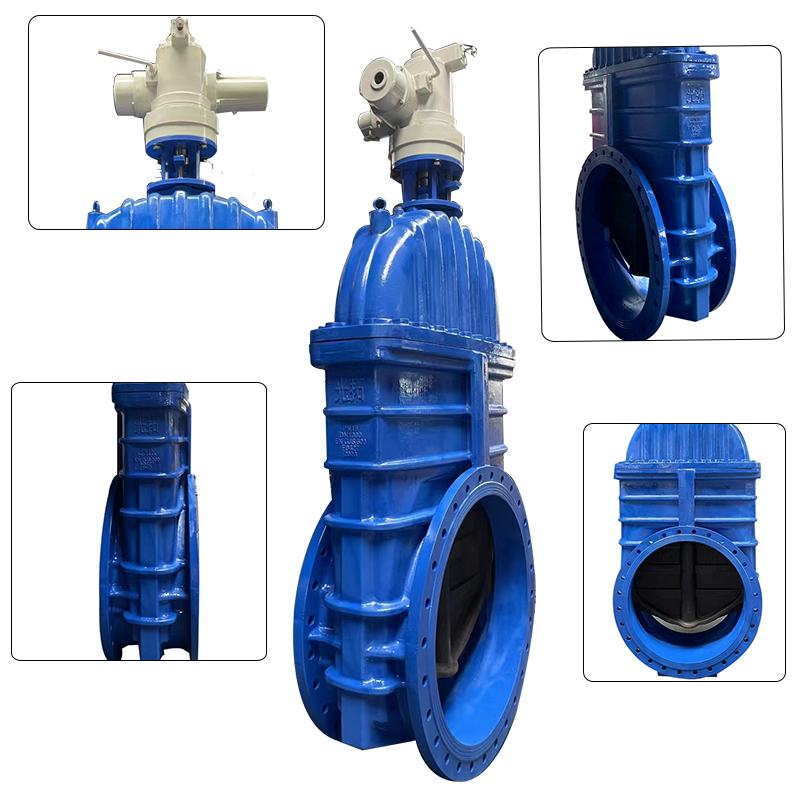

      電動閘閥Z945X-16C DN300安裝示意圖及產品說明書

      [ 2024-06-17 ]
      本公司電動閘閥Z945X-16C DN300電動閘閥克服了一般閘閥密封性差,彈性疲乏,易生銹等缺陷。該電動閘閥是傳統閘閥的換代產品,利用彈性閘板產生微量變形的補償作用,達到良好的密封效果,具有開關輕巧,密封可靠,彈性記憶佳及使用壽命長等顯著優點,可廣泛應用于自來水、污水、建筑、食品、電力、醫藥、冶金、輕紡、能源系統等流體管線上作為調節和截流裝置使用。平底式閥座傳統的閘閥往往在通水洗管后即因外物諸如石頭,木塊,水泥,紙屑,雜物等淤積于閥底凹槽內。容易造成無法關閉緊密而形成漏水現象,低部采用與水管相同的平底,不易造成雜物淤積,使流體通暢無阻。·整體包膠閥板采用高品質的橡膠進行整體內,外包膠,國內*的橡膠硫化技術使得硫化后的閥板能夠保證精確的幾何尺寸,且橡膠與球墨鑄鐵閘板連接牢靠,不易脫落及彈性記憶佳。耐腐蝕閥閥體采用粉沫環氧樹脂涂裝,可防止閥體的腐蝕與生銹,并可用于污水系統。不易碎裂以往傳統鑄鐵閘閥常園外物擊中,碰撞或重疊而造成斷裂等現象。由于改用球墨鑄鐵,此種情形已可大幅度減少。三“O”型環密封圈由于閥桿采用三“0”型環密封圈密封,可減少開關時的磨擦阻力,大幅減少漏水現象殛可以不停水施工更換密封圈。·有助生飲由于閥體內部以無毒性環氧樹脂涂裝,閘板的內外表面均以橡膠*包覆而不至于出現銹水或腐蝕現象,可供生飲。精鑄閥體閥體采用精密鑄造,精確的幾何尺寸使得閥體內部無需任何精即可保證閥門的密封性。
      電動閘閥Z945X-16C DN300安裝示意圖及產品說明書
      產品名稱
      暗桿彈性座封閘閥
      產品型號
      Z45X、Z545X、Z645X、Z945X、RVHX
      公稱通徑
      DN50-DN600
      壓力范圍
      1.0-1.6MPa
      閥體材質
      球墨鑄鐵、鑄鋼、不銹鋼
      閘閥

      電動閘閥Z945X-16C DN300產品用途,彈性座軟密封閘閥廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。

      軟密封閘閥型號 Z45X-10 Z45X-16
      工作壓力(MPa) 1.0 1.6
      適用溫度(℃) ≤80
      適用介質
      材料 閥體、閥蓋 球墨鑄鐵、鑄鋼、不銹鋼
      閘板 鑄鐵包橡膠
      閥桿 不銹鋼
      密封面 閥體:本體,閘板:橡膠
      填料 丁腈橡膠
      閥

      電動閘閥Z945X-16C DN300主要外形尺寸

      公稱通徑 外形尺寸和連接尺寸
      L D D1 D2 b-f Z-d 地下閘閥A 地下閘閥A H D0
      Z45X/RVCX-10 SZ45X/RVHX-10
      40 165 145 110 85 18-3 4-18 65 32 300 180
      50 180 160 125 100 20-3 4-18 65 32 345 180
      65 195 180 145 120 20-3 4-18 65 32 376 180
      80 210 196 160 135 22-3 4-18 65 32 417 200
      100 230 215 180 155 22-3 8-18 65 32 460 200
      125 255 245 210 185 24-3 8-18 65 32 525 240
      150 280 280 240 210 24-3 8-23 65 32 567 240
      200 330 335 295 265 26-3 8-23 65 32 705 320
      250 380 390 350 320 28-3 12-23 65 32 800 320
      300 420 440 400 368 28-4 12-23 65 32 886 400
      350 450 500 460 428 30-4 16-23 70 48 968 400
      400 480 565 515 482 32-4 16-25 70 48 1090 500
      450 510 615 565 532 32-4 20-25 70 48 1175 500
      500 540 670 620 585 34-4 20-25 70 48 1414 720
      600 600 780 725 685 36-5 20-30 70 48 1593 720
      閥門廠家

      型號規格

          型號

       額定轉矩(N·M)

              連接法蘭號

          輸出轉速(r/min)

         質量

        轉矩型   JB2920

        推力型   IS05210

         Z5/15

          50/150

      2,2I

          F10

      12/18/24/30/36/48/60

      30-45

         Z20/30

          200/300

      3,3I

          F14

        12/18/24/30/36/48

      50-65

         Z45/60

          450/600

      4

          F16

          12/18/24/36

      110-125

        Z90/120

         900/1200

      5,2I

          F25

          12/18/24/36

      140-160

        Z180/250

         1800/2500

      7

          F30

          18/24/36

      275-300

      Z350/500

      3500/5000

      8

          F35

          18/24/36

      310-350


       訂貨須知

        1、請按型號表示方法寫明型號,開、關向所需轉矩必須分別說明,若不說明則按本廠規定提供。

        2、環境具有爆炸性氣體必須說明,并必須符合本說明,書中防爆標志的規定。

        3、請寫明連接尺寸標準,閥桿直徑及伸出長度,若連接尺寸與本說明書不符,可與本廠協商解決。

        4、手輪順時針旋轉為關閥,如與此相反必須說明。

       5、 推力型的閥桿螺母螺紋一般由用戶加工,本廠只加工一預制孔。
