      手動閘閥型號規格尺寸、重量表詳解

      [ 2024-05-11 ]
      手動閘閥型號規格尺寸、重量表詳解?手動閘閥的基本介紹 手動閘閥是一種常用的閥門,一般用于截止或調節介質流量。它的結構簡單,使用方便,可用于多種壓力和溫度下的管路。手動閘閥的主要特點是密封性好、流阻小、壽命長、使用可靠。 手動閘閥的型號及尺寸 手動閘閥的型號和尺寸通常按照國標進行分類,其中較為常見的國標有GB、JB和HG等。根據不同的型號和尺寸,手動閘閥...螺紋閘閥型號 Z11T, Z11H, Z11Y ,Z11W 刀閘閥型號Z73W, Z73X ,Z73Y 不同型號的手動閘閥規格也不相同,我們以湖泉閥門熱賣的鑄鋼閘閥Z41H-25C為例,為您介紹一下手動閘閥規格

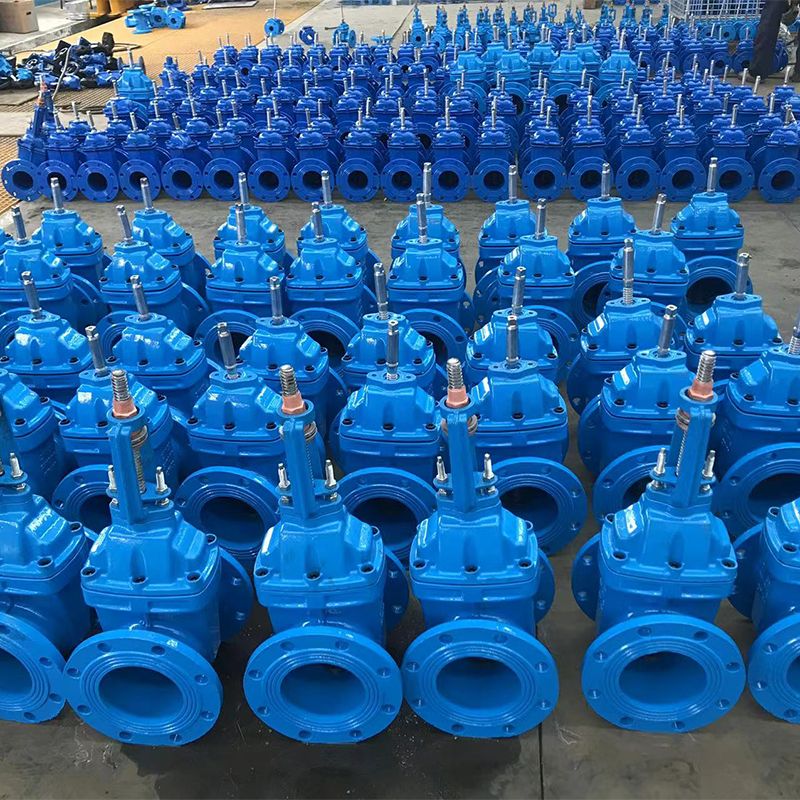

      閘閥

      Z15T代表手動,內螺紋連接,暗桿楔式單閘板,密封面材料為銅合金,公稱壓力為PN1MPa;

      Z15W-16T代表手動,內螺紋連接,暗桿楔式單閘板,閥體材料為銅合金,閥座密封面材料由閥體直接加工,公稱壓力為PN1.6MPa;

      Z45T/W-10代表手動,法蘭連接,暗桿楔式單閘板,閥體材料為銅合金,閥座密封面材料由閥體直接加工,公稱壓力為PN1MPa;

      Z41T-10代表手動,法蘭連接,明桿楔式單閘板,密封面材料為銅合金,公稱壓力為PN1MPa。

      按國產閥門型號標準來說,閘閥的型號是由閥門類型,閘閥驅動方式,閘閥連接方式,閘閥結構形式,密封材料,閥體材料代號來表示。
      手動閘閥

      下表是常見的閘閥型號規格尺寸參照表,供您參考選擇。請注意,不同品牌和生產廠家的型號可能會有差異,您可以根據具體需求選擇相應的閘閥型號。
      | 型號 | 口徑范圍 | 額定壓力 | 適用介質 | 溫度范圍 |
      | :--------:| :------------:| :----------------:| :----------:| :-------------:|
      |Z41H-16C | DN15-DN500 | PN16 | 水、油、氣 | -20°C~150°C |
      |Z41H-25C | DN50-DN600 | PN25 | 水、油、氣 | -20°C~200°C |
      |Z41H-40C | DN50-DN600 | PN40 | 水、油、氣 | -20°C~250°C |
      |Z44T-10C | DN15-DN400 | PN10 | 蒸汽、水等 | -29°C~425°C |
      |Z45T-10C | DN15-DN400 | PN10 | 蒸汽、空氣 | -29°C~50°C |
      |Z46T-10C | DN15-DN400 | PN10 | 蒸汽、空氣 | -29°C~50°C |
      閘閥廠家

      國內生產閘閥的廠家比較多,連接尺寸也大多不統一。主要分以下幾個大類:1、按JB/T2203-1999《閘閥結構長度》生產的機械部標準閥門;2、按GB/T12221-2005《金屬閥門結構長度》生產的國標閥門;按ASME B16.10-2009《閥門的面對面及端對端尺寸》生產的美標閥門。

      閘閥按閘板的結構不同分為楔式和平行式兩類。楔式閘板有3種結構:單閘板、雙閘板和彈性閘板。

      閘閥根據結構類型的不同又分為平板閘閥和刀型閘閥。

      手動閘閥工作原理:轉動手輪,通過手輪與閥桿的螺紋的進、退,提升或下降與閥桿連接的閥板,達到開啟和關閉的作用。

      按殼體/主體材料分類,閘閥可分為:

      金屬材料閥門:如碳鋼閥門、合金鋼閥門、不銹鋼閥門、鑄鐵閥門、鈦合金閥門、蒙乃爾閥門、銅合金閥門、鉛合金閥門等。

      金屬閥體襯里閥門:如襯膠閥門、襯氟閥門、襯鉛閥門、襯塑閥門、襯搪瓷閥門。

      非金屬材料閥門:如陶瓷閥門、玻璃閥門、塑料閥門。
      閥門

      以下為常用閘閥的重量參考明細表:
      1、手動閘閥
      型號:Z41H,Z41Y,Z41W
      重量范圍:2.5kg-3300kg
      主要參數:公稱壓力:1.0-16.0MPa;公稱通徑:DN50-DN1200;適用介質:水、油、氣等。
      2、電動閘閥
      型號:Z941H,Z941Y,Z941W
      重量范圍:12kg-4800kg
      主要參數:公稱壓力:1.6-16MPa;公稱通徑:DN50-DN1200;適用介質:水、油、氣等。
      3、氣動閘閥
      型號:Z641H,Z641Y,Z641W
      重量范圍:5kg-3000kg
      主要參數:公稱壓力:0.1-1.6MPa;公稱通徑:DN50-DN500;適用介質:氣體等。
      4、手輪閘閥
      型號:Z47H,Z47Y,Z47W
      重量范圍:8kg-2800kg
      主要參數:公稱壓力:1.6-10.0MPa;公稱通徑:DN50-DN800;適用介質:水、油、氣等。
      5、蝶式閘閥
      型號:D71X,D71H,D71Y
      重量范圍:4kg-120kg
      主要參數:公稱壓力:1.0-1.6MPa;公稱通徑:DN50-DN600;適用介質:水、油、氣等。
      閥
      彈性座密封楔式閘閥 Lmin= 250 270
      Z41X-10.16(明桿);Z45X-10.16(暗桿)
      平行式雙閘板閘閥 L= 330 356
      Z44T(W)-10
      楔式閘閥 L= 330 356 381 406 432 457 508   610   660 711 811
      Z41T(W.H)-10.16(明桿);Z45T(W)-10.16(暗桿)
      電動楔式閘閥 L= 330 356 381 406 432 457 508   610   660 711 811 960
      Z941T(W)-10.16(明桿);Z945T(W)-10.16(暗桿)
      楔式鋼制單閘板閘閥 L= 450 500 550 600 650 700 800
      Z41H-16C.16P.16R 273 379 590 850 907 958 1112
      Z41H-25.25P.25R 207 400 631 900 1013 1166 1258
      楔式鋼制單閘板閘閥 L= 650 750 850 950
      Z41H-40.40P.40R 368 547 679 953
      楔式鋼制單閘板閘閥 L= 650 750
      Z41H-64.64P.64R 467 590
      電動楔式鋼制單閘板閘閥 L= 450 500 550 600 650 700 800   900   1000 1100 1200
      Z941H-16 310 391 729 992 1168 1222 1376

      Z941H-25 317 412 750 1042 1274 1420 1522
      電動楔式鋼制單閘板閘閥 L= 650 750 850 950   1150 1350
      Z941H-40 480 686 821 1214   2150
      美標法蘭連接鋼制閘閥 L= 330 356 381 406 432 457 508 559 610 610   711
      Z41H-150Lb 263 346 488 621 814 992 1492     2272
      美標法蘭連接鋼制閘閥 L= 457 502 762 838 914 991 1143
      Z41H-300Lb 412 576 886 1157 1301 1672 2562
      美標法蘭連接鋼制閘閥 L= 787 838 889 991 1092 1194 1397
      Z41H-600Lb 779 1108 1503 1939 2733 3214 4177
      刀型閘閥 L= 70 76 76 89 89 114 114   117   117 127 149 156
      Z73Y-10.16 68 101 127 177 290 382 500   748   1147 1427 1910
