      手動閘閥型號規格大全及圖片圖解

      [ 2023-08-17 ]

       手動閘閥型號規格大全及圖片圖解,手動閘閥型號規格大全:
      常見型號:Z41H-16C、Z45X-10/16/25、J11W-10/16/25、Z43H-10/16/25
      適用介質:水、蒸汽、油品、酸、堿、水、氣等

       手動閘閥型號規格大全及圖片圖解
      常見手動閘閥型號有:

      鑄鋼法蘭閘閥型號Z41H,Z41Y

      不銹鋼法蘭閘閥型號Z41W

      球墨鑄鐵法蘭閘閥型號Z45X,Z41X

      灰鑄鐵法蘭閘閥型號Z41T ,Z45T

      螺紋閘閥型號 Z11T, Z11H, Z11Y ,Z11W

      刀閘閥型號Z73W, Z73X ,Z73Y

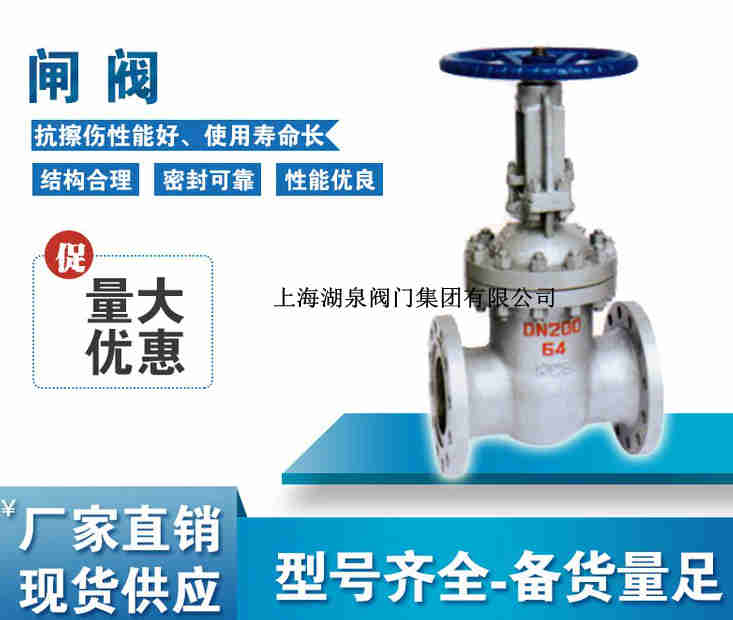

      閘閥
      閘閥型號編制表示方法:
      閘閥附加代號:WZ表示波紋管閘閥、DZ低溫閘閥、NKZ真空閘閥、PZ刀型閘閥;
      閘閥類型表示:Z;
      驅動方式表示:手動無代號(根據規定通常省略)、2電液動、3渦輪蝸桿、5-錐齒輪傳動、6氣動、9-電動;

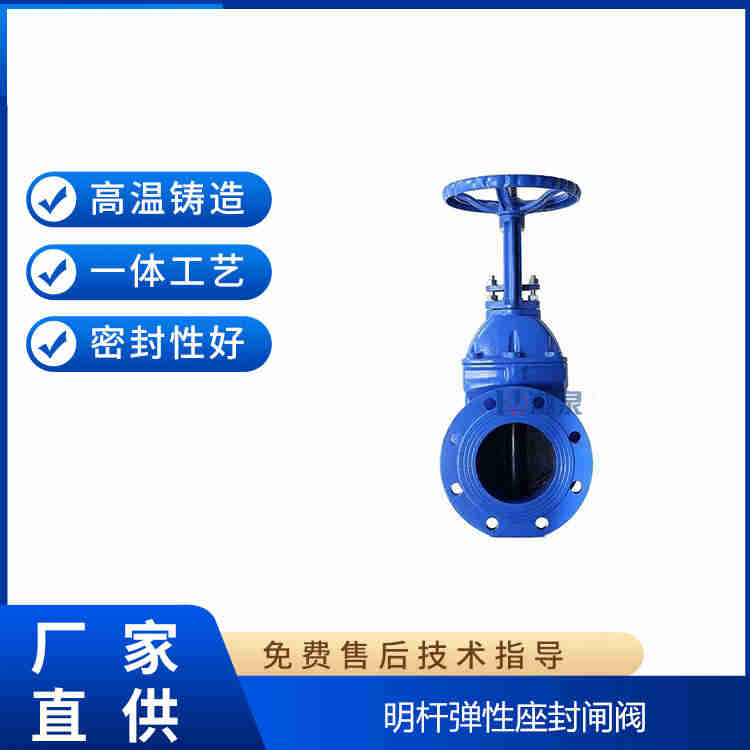

      連接方式表示:4法蘭連接,6焊接,7對夾式;結構形式表示:0彈性閘板、1明桿模式單閘板、2-明桿模式雙閘板、3-明桿平行式單閘板、4-明桿平行式雙閘板、5確桿模式單閘板、6暗桿楔式雙閘板、7暗桿平行單閘板、9暗桿平行雙閘板;
      密封材料材料:W閥體直接加工、T合金、X橡膠、F氟塑料,H-Cr不銹鋼,Y硬質合金、M蒙乃爾合金;
      壓力等級表示:PN1.0-32Mpa,16=1.6MPA表示壓力為十六公斤,150LB-1500LB表示美標磅級壓力,5-63K表示日級壓力;
      閥體材料表示:Z-灰鑄鐵、Q球墨鑄鐵,T合金,C碳鋼、P不銹鋼304,R不銹鋼316,V鉻鉬釩鋼。
      手動閥

      (一)、閘 閥:

      閘閥是指啟閉體(閘板)由閥桿帶動,沿閥座密封面作升降運行的閥門,可接通或截斷流體的信道。閘閥流動阻力小,啟閉省力,廣泛用于各種介質管道的啟閉。當閘閥部分開啟時,在閘板背后產生渦流,易引起閘板侵蝕和振動,也易損壞閥座的密封面,修理困難。因此,閘閥一般不作節流用。

      1、閘閥的結構特點:

      閘閥由下閥體、上閥蓋、閘板、閥桿、手輪、密封圈等零件組成。

      (1)閘板:分為楔式剛性單閘板、楔式彈性單閘板、楔式雙閘板、雙閘板等

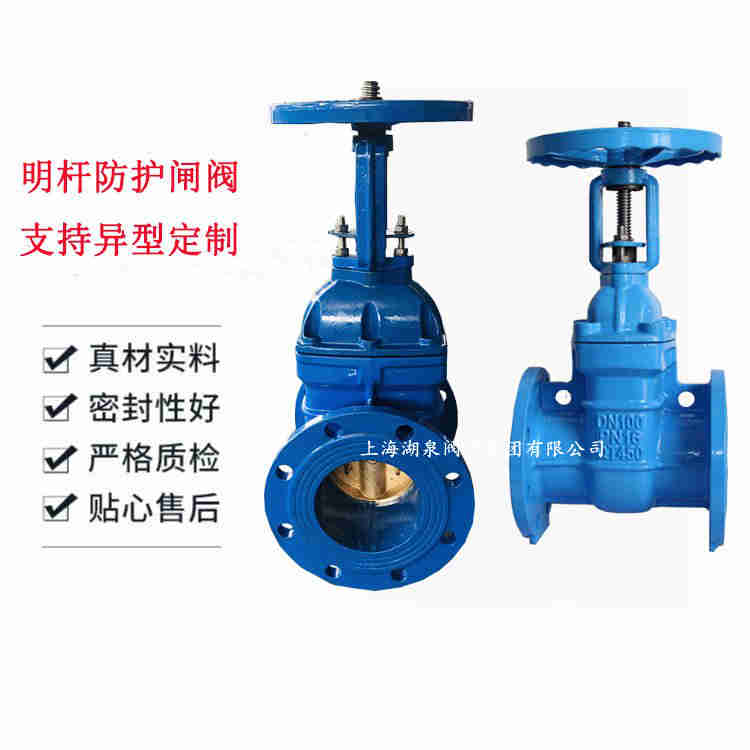

      (2)閥桿:分明桿和暗桿。明桿是閥桿隨閘板開啟或關閉而升降;暗桿是閥桿隨閘板啟閉只是旋轉升降,閥桿位置無變化。

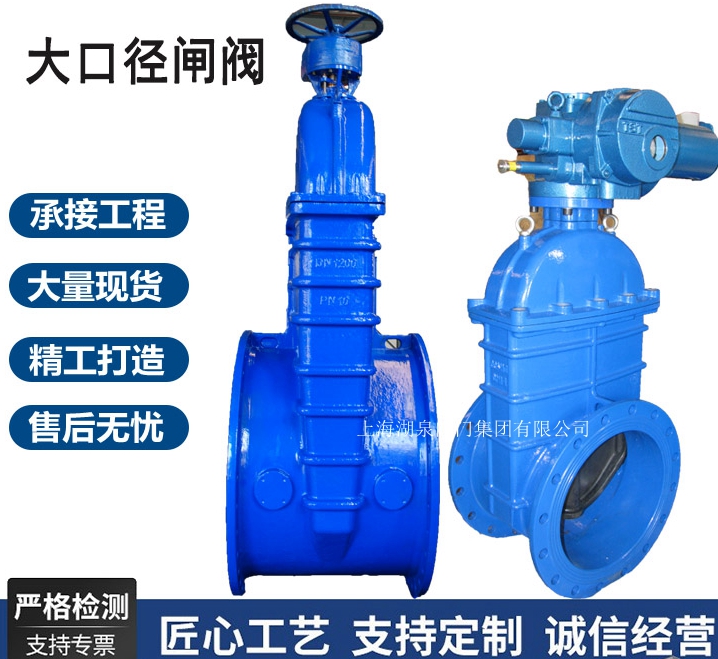

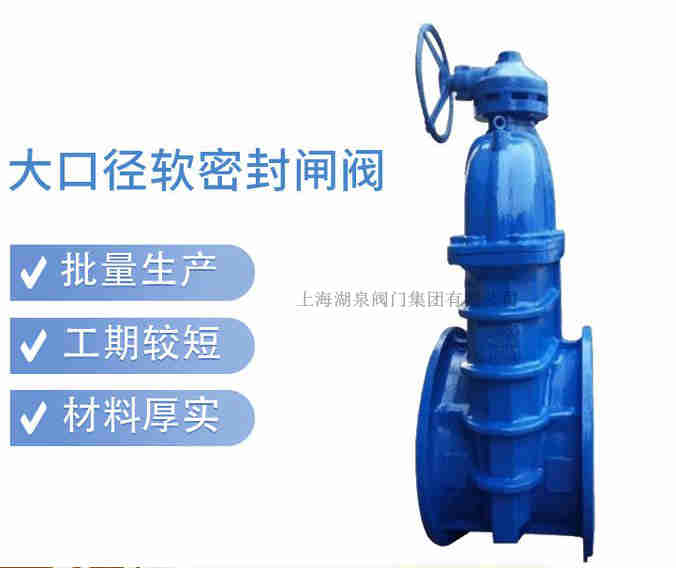

      (3)小直徑的閘閥一般為手動,大直徑的閘閥可為正齒輪傳動或電動機傳動。

      閘閥廠家
      2.閘閥的應用范圍:

      灰鑄鐵和球鑄鐵閘閥的參數范圍:

      公稱壓力 PN0.1~4.0Mpa;

      公稱直徑 DN50~1800mm;

      連接形式 法蘭連接

      鋼制閘閥的參數范圍:

      公稱壓力 PN0.1~4.0Mpa;

      公稱直徑 DN50~1800mm;

      連接形式 法蘭連接

      閘閥

      3、注意事項:

      1)不宜用以調節介質壓力和流量;

      2)適用于結焦場合,但彈性閘板和雙閘板閘閥不宜應用;

      3)大口徑或高壓閘閥,可安裝旁通閥以減小主閘閥啟閉力矩;

      4)對于密封性能要求很高的場合,閥桿應采用波紋管密封;
