      閘閥知識閥門首頁 > 閥門知識 > 閘閥知識 >

      dn500電動閘閥內部結構圖解,尺寸

      [ 2023-05-19 ]
      dn500電動閘閥內部結構圖解,尺寸——上海湖泉閥門集團有限公司電動閘閥內部結構圖: 電動閘閥結構特點: ①閥門采用壓力自緊式密封或閥體、閥蓋墊片密封結構; ②閥瓣采用雙閘板中間帶萬向頂結構,能自動調整閥瓣與閥座密封面吻合度,保證閥門的密封...DN500電動閘閥閥體圖 Z41W-16P.R-DN500電動閘閥閥桿圖 Z41W-16P.R-DN500電動閘閥閥桿螺母圖 Z41W-16P.R-DN500電動閘閥閥蓋圖 Z41W-16P.R-DN500電動閘閥全套CAD...DN500~DN2000的密封結構,橡膠密封圈截面形狀為梯形,是緊緊鑲入閥體密封面上的梯形凹槽中,當閘板下移關閉時,橡膠密封圈全部被擠壓在梯形凹槽內,同閥體密封保持平整,這樣橡膠密封圈不易被磨損,達...

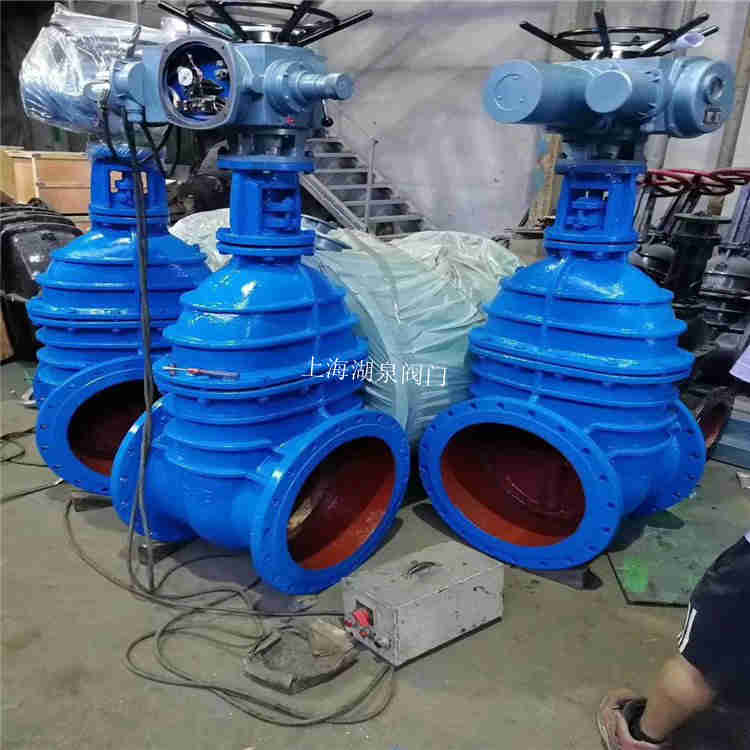

       電動閘閥

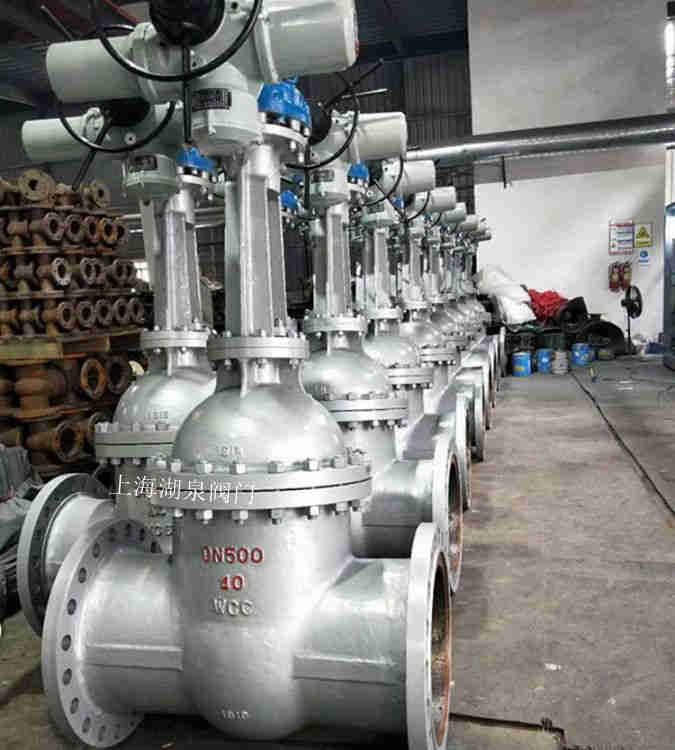

      電動閘閥結構特點: 1.該閥采用壓力自緊密封或閥體和閥蓋墊片密封結構,性能可靠!使用安全可靠。 2.閥盤采用雙閘門中帶萬向頂結構,可自動調整閥盤與閥座密封面的重合度,保證閥...Z941H-25C電動閘閥 DN500電動鑄鋼法蘭硬密閘閥是用調節型電動執行器控制閥門,從而實現閥門的開和關。其可分為上下兩部分,上半部分為電動執行器,下半部分為閥門。動作力距比電動閥門大,電動閘閥開...DN500口徑法蘭式電動不銹鋼閘閥產品用途: DN500口徑法蘭式電動不銹鋼閘閥結構形式為楔式閘板、明桿支架、法蘭連接,材質采用不銹鋼304或316等材料,具有耐銹等特點,在設備上起...
       閘閥
      閘閥結構: 閘閥是指閘板關閉件沿通路中心線的垂直方向移動的閥門。一般由閥體、閥座、閥桿、閘板、閥蓋、密封圈幾部分組成,可通過對傳動裝置和閘閥的配備可轉...電動閘閥就是用電動執行器控制閘閥,從而實現閘閥的開和關。其可分為上下兩部分,上半部分為電動執行器,下半部分為閘閥。動作力距比電動閘閥大,電動閘閥開關動作速度可以調整,...Z941H-25C管道蒸汽電動閘閥DN500就是用調節型電動執行器控制閥門,從而實現閥門的開和關。其可分為上下兩部分,上半部分為電動執行器,下半部分為閥門。動作力距比電動閥門大,電... 詳細的閘閥結構圖解(閘閥部件名稱圖解) 1、閘閥閥體的結構決定閥體與管道,閥體與閥蓋的連接。閥體毛坯可采用鑄造、鍛造、鍛焊、鑄焊以及管板焊接等。鑄造閥體一般用于≥DN50的通徑,...閘閥的型號:Z941H-16C DN500產品簡介:口徑為500mm,壓力為16kg,連接形式為法蘭,密封面為合金鋼,閥體材質為鑄鋼。使用場所:一般適用于污水、帶顆粒的液體、石油...

      主要外形尺寸:
      公稱壓力 DN L D1 D2 H D0 L0 L1 L2 N-M 電裝
      型號
      電機
      功率
      公稱
      轉矩
      重量
      1.0
      MPa
      50 50 100 125 370 365 283 326 219 4-M16 DZ10 0.25 100 54
      65 50 120 145 460 365 283 326 219 4-M16 DZ10 0.25 100 60
      80 50 135 160 590 365 283 326 219 4-M16 DZ10 0.25 100 62
      100 50 155 180 780 365 283 326 219 8-M16 DZ10 0.25 100 66
      125 50 185 210 950 365 283 326 219 8-M16 DZ10 0.25 100 76
      150 60 210 240 980 365 283 371 219 8-M20 DZ15 0.37 150 84
      200 60 265 295 1053 365 283 371 219 8-M20 DZ20 0.37 200 106
      250 70 320 350 1060 365 283 371 219 12-M20 DZ20 0.37 200 120
      300 80 368 400 1230 365 283 371 219 12-M20 DZ30 0.55 300 218
      350 90 428 460 1250 365 283 371 219 16-M20 DZ30 0.55 300 230
      400 100 482 515 1767 560 365 470 310 16-M22 DZ45 1.5 450 297
      450 120 532 565 1920 560 365 470 310 20-M22 DZ45 1.5 450 369
      500 130 585 620 2010 560 365 470 310 20-M22 DZ60 2.2 600 420
      600 140 685 725 2110 560 365 470 310 20-M27 DZ60 2.2 600 520
