      閘閥知識閥門首頁 > 閥門知識 > 閘閥知識 >

      電動閘閥z941h-64C DN200產品介紹及使用說明書

      [ 2023-03-08 ]
      更多產品點擊:閘閥

      上海湖泉閥門集團有限公司電動閘閥z941h-64C  DN200產品介紹及使用說明:主要產品廣泛應用于水利、建筑、消防、電力、環保、石油、化工、醫藥等各個領域。為電裝公司的主打產品,主要用途高中壓法蘭連接的閘閥適用于公稱壓力PN1.6~16.0MPa, 工作溫度≤-29℃~550℃的石油、化工、水力、火力電站各種系統的管路上,切斷或接通管路介質。適用介質為:水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。

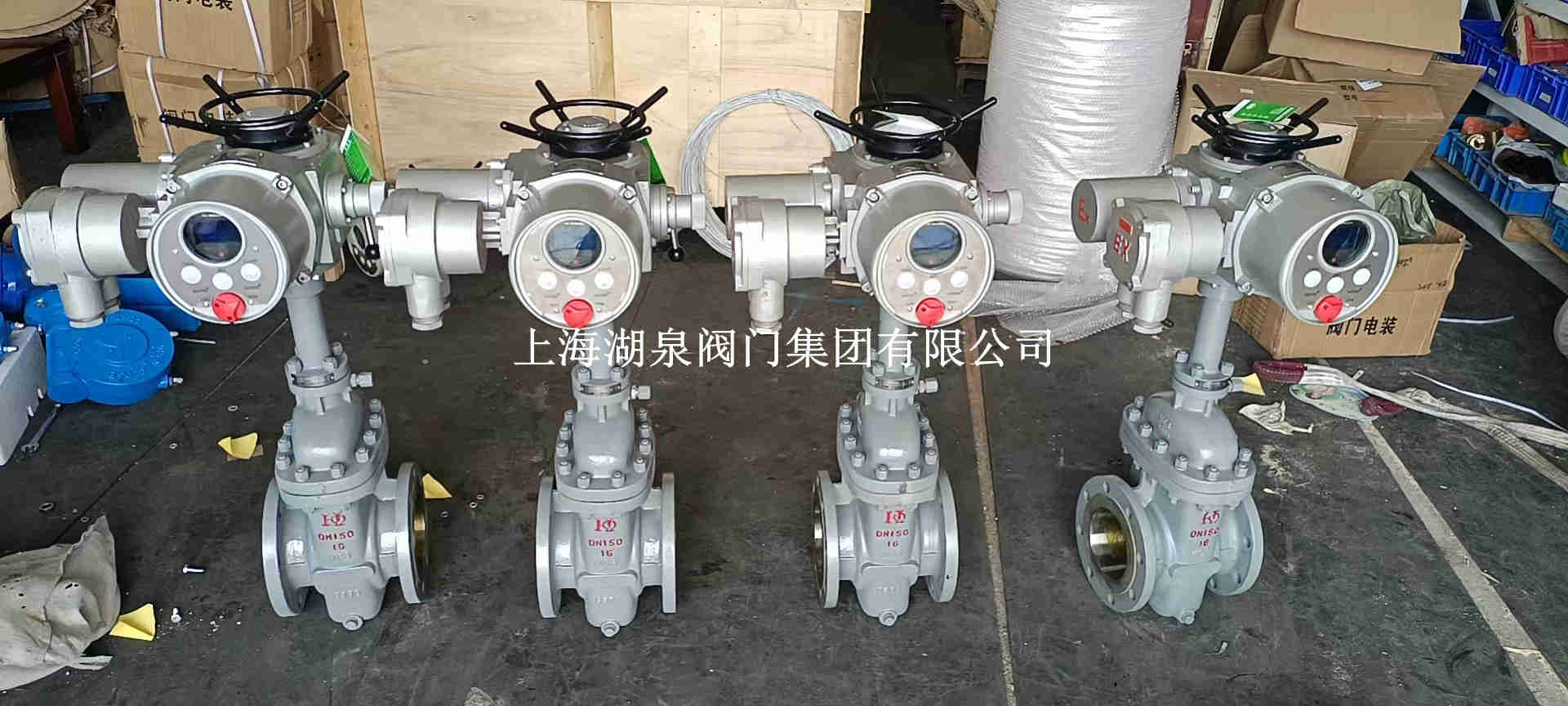

      電動閘閥z941h-64C  DN200
      操作方式有:手動、齒輪傳動、電動、氣動等。 DN50~600mm應用規范 設計與制造GB/T12234 連接端尺寸結構度GB/T12221 法蘭尺寸JB79 檢驗與試驗 JB/T9092 材 料:碳鋼 不銹鋼 Z941H電動閘閥 結構與特點 1、選材考究符合國內外相關標準,材料的全面質量高。
      2、符合國內外標準的要求,密封可靠、性能優良、造型美觀。
      3、密封副配對合理,閘板和閥座的密封面采用不同硬度的硬質合金堆焊而成,硬度高、耐磨、壽命長。
      4、閥桿經調質及表面氮化處理,有良好的抗腐蝕性、抗擦傷性和耐磨性。
      5、采用楔式彈性閘板結構,中大口徑設置推力軸承,磨擦力小,并配有撞擊手動,啟閉輕松自如。
      6、可采用各種配管法蘭標準及法蘭密封面形式,滿足各種工程需要及用戶要求。
       電動閥
       電動閘閥z941h-64C  DN200產品介紹及使用說明技術參數
      公稱通徑DN(in) 主要外形尺寸及連接尺寸(mm) 電動裝置
      L D D1 D2 D6 b z-Φd f f2 H
      Z940、Z941、Z942
      50 250 175 135 105 88 26 4-Φ23 3 4 667 ZB15
      65 280 200 160 130 110 28 8-Φ23 3 4 685 ZB15
      80 310 210 170 140 121 30 8-Φ23 3 4 748 ZB20
      100 350 250 200 168 150 32 8-Φ25 3 4.5 845 ZB20
      125 400 295 240 202 176 36 8-Φ30 3 4.5 920 ZB20
      150 450 340 280 240 204 38 8-Φ34 3 4.5 1009 ZB40
      200 550 405 345 300 260 44 12-Φ34 3 4.5 1253 ZC60
      250 650 470 400 345 313 48 12-Φ41 3 4.5 1449 ZC60
      300 750 530 460 412 361 54 16-Φ41 4 4.5 1867 ZC90
      350 850 595 525 475 422 60 16-Φ41 4 5 1913 ZC120
      400 950 670 585 525 474 66 16-Φ48 4 5 2017 ZC180
      500 1150 800 705 640 576 70 20-Φ54 4 5 2459 ZC250
       閘閥
      電動閘閥z941h-64C  DN200產品介紹及使用說明材質
      閥體、閥蓋 閥板 閥座 閥桿 填料 適用介質 適用溫度(≤℃)
      WCB WCB+D507MO  D577 2Crl3 柔性石墨 水、油品、蒸汽 425
      ZGlCr5MO ZGlCr5M0+ Stellite12 1Crl8Ni9+ Stellite6 25Cr2M01VA 柔性石墨 水、油品、蒸汽 550
      ZGlCrl8Ni9Ti Crl了Ni2 1Crl8Ni9+ Stellite6 1Crl8Ni9Ti PTFE 硝酸類、堿類 200
      ZG00Crl7Nil4M02 316L+ Stellite12 316L+Stel1ite6 316L PTFE 尿素、甲銨液、磷酸 200

       閘閥廠家
      電動閘閥z941h-64C  DN200產品介紹及使用說明性能參數
      公稱壓力(MPa) 試驗壓力(MPa)
      殼體 密封(液) 密封(氣) 上密封
      1.6 2.4 1.76 0.6 1.76
      2.5 3.8 2.75 0.6 2.75
      4.0 6.0 4.4 0.6 4.4
      6.4 9.6 7.04 0.6 7.04
      10.0 15.0 11.0 0.6 11.0
      16.0 24.0 17.6 0.6 17.6

      電動閘閥可以有AI反饋信號,可以由DO或AO控制,比較見于大管道和風閥等。
      1、開關形式:電動閥的驅動一般是用電機,開或關動作完成需要一定的時間模擬量的,可以做調節。
      2、工作性質:電動閥的驅動一般是用電機,比較耐電壓沖擊。電磁閥是快開和快關的,一般用在小流量和小壓力,要求開關頻率大的地方電動閥反之。電動閥閥的開度可以控制,狀態有開、關、半開半關,可以控制管道中介質的流量而電磁閥達不到這個要求。

      型號 公稱壓力 試驗壓力 適用溫度 適用介質
      強度(水) 密封(水)
      Z940/941/40/41 Y-16C
      H
      SZ40H-16C
      1.6 2.4 1.8


      ≤425



      水、蒸汽、 油品
      Z940/941/40/41 Y-25
      H
      SZ40H-25
      2.5 3.8 2.8
      Z940/941/40/41 Y-40
      H
      SZ40H-40
      4.0 6.15 4.51
      Z940/941/40/41 Y-64
      H
      SZ40H-64
      6.4 9.75 7.15
      Z940/941/40/41 Y-100
      H
      SZ40H-100
      10.0 14.4 10.56
