      截止閥知識閥門首頁 > 閥門知識 > 截止閥知識 >

      j941h-16c dn350電動截止閥智能型的尺寸和技術參數

      [ 2023-04-12 ]

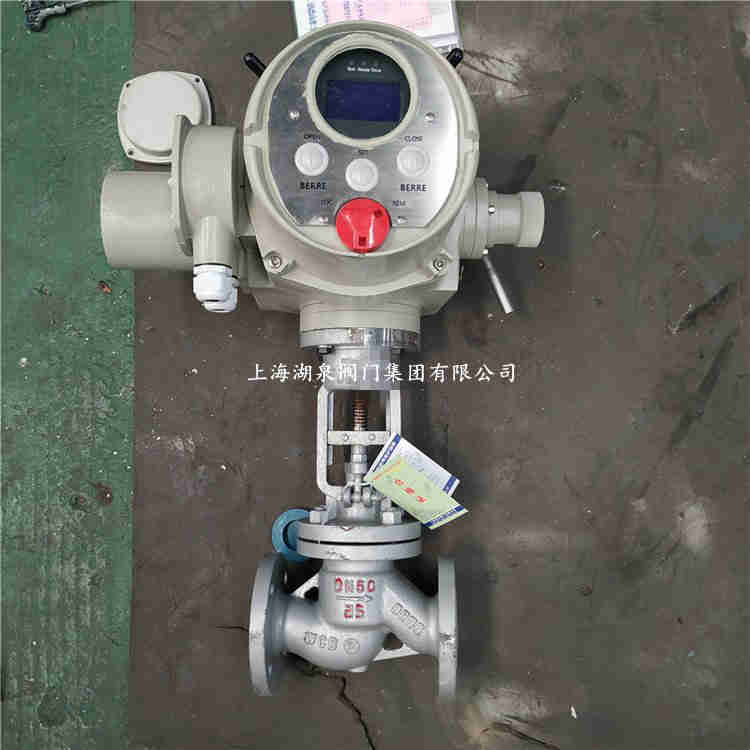

      j941h-16c dn350電動截止閥智能型的尺寸和技術參數上海湖泉閥門集團有限公司J941H法蘭電動截止閥由智能型電動執行器和法蘭截止閥組成。電動執行器接收控制系統開關信號,帶動截止閥閥桿和閥芯上下動作,完成開關控制過程。電動執行器為Z型多回轉電動執行器,有戶外型,整體型,...本系列截止閥廣泛應用于電力、石油、化工、冶金、制藥、化肥、紡織、印染等行業各種工況的管路上,作切斷或接通管路介質。
       截止閥
      一種智能控制的電動截止閥,包括閥門主體,所述閥門主體為空腔結構,所述閥門主體的左右兩端均固定連接有法蘭盤,所述閥門主體的圓周內壁固定連接有閥門瓣,所述閥門瓣的上端的上端開設有圓形連通孔,所述閥門主體的上端活動卡接有蓋板,所述蓋板的上端開設有多個連接孔,且多個連接孔均貫穿閥門主體的下端,多個所述連接孔內均活動插接有雙向螺桿,多個所述雙向螺桿的圓周表面上下部分別螺紋連接有第一螺母和第二螺母,所述蓋板的上側設有兩組卡接機構,每組所述卡接機構均與蓋板連接以實現其卡接,所述蓋板的上側設有轉動機構,所述轉動機構與圓形連通孔連接以實現去轉動。

       電動閥智能型電動截止閥主要用來按通或截斷管路中的介質,一般不用于調節流量。截止閥適用的壓力,溫度范圍很大,但一般用于中,小口徑的管道。與閘閥相比,截止閥的結構較簡單,制造與維修都較...智能開關型質量穩定:實行全過程質量監控,細致入微,*檢測!價格合理:高效內部成本控制,減少了開支,讓利于客戶!交貨快捷:先進生產...智能開關型質量穩定:實行全過程質量監控,細致入微,*檢測!價格合理:高效內部成本控制,減少了開支,讓利于客戶!交貨快捷:先進生產...
       電動截止閥

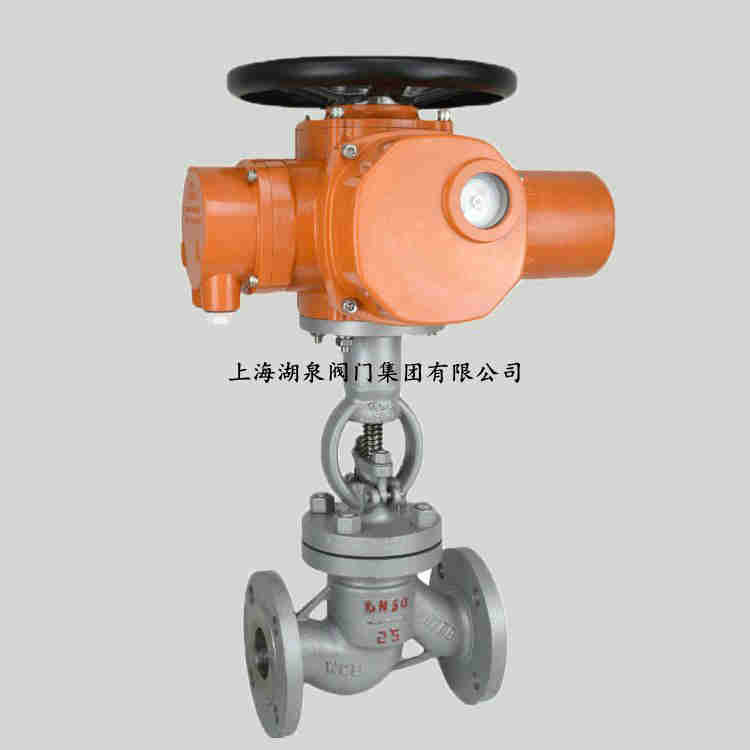

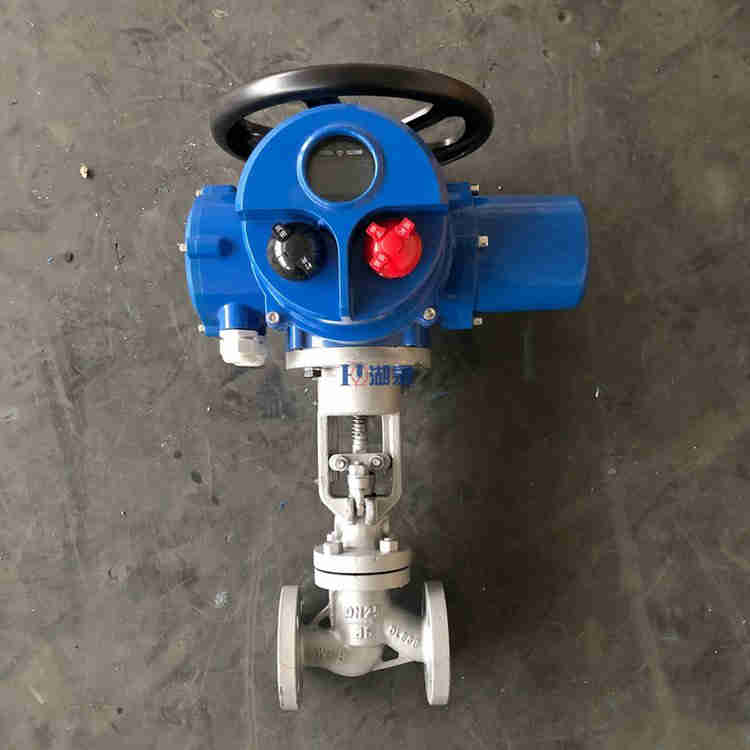

       上海湖泉智能開關型電動截止閥,結構合理,密封可靠,性能優良,造型美觀;閥瓣、閥座密封面用硬質合金堆焊而成,耐磨、耐高溫、耐腐蝕、抗擦傷性能好、...

      j941h-16c dn350電動截止閥智能型的尺寸和技術參數
      閥體 閥蓋 閥瓣 密封圈 閥桿 填料 適用介質 適用溫度
      (≤℃)
      WCB WCB+D507M0 D577 2Crl3 柔性石墨 水、油品、蒸汽 425
      ZGlCrl8Ni9Ti 0Crl8Ni9Ti+
      Stellite12
      Stellite6 lCrl8Ni9Ti PTFE 硝酸類 200
      ZGlCrl8Ni2M02Ti CF8M+
      Stellite12
      lCrl8Ni2M02Ti lCrl8Ni2M02Ti PTFE 磷酸類、
      堿類、混酸
      200
      ZG00Crl7Nil4M02 CF3M+
      Stellite12
      Stel1ite6 316L PTFE 磷酸類、
      尿素、甲銨液
      200
      ZGlCr5M0 ZGlCr5M0+
      Stellite12
      Stel1ite6 25Cr2M01VA 柔性石墨 水、油品、蒸汽 550
       j941h-16c dn350電動截止閥
      壓力標準 公稱壓力(MPa)
      試驗壓力(MPa) 1.6 2.5 4.0 6.4
      強度試驗 2.4 3.75 6.0 9.6
      密封試驗 1.76 2.75 4.4 7.04

       j941h-16c dn350電動截止閥智能型的尺寸
      公稱壓力
      PN(MPa)
      公稱通徑
      DN(mm)
      標準值 參考值
      L D D1 n2 D6 b f f1 Z-φd L1 H 質量(kg)
      1.6 50 230 160 125 100   16 3   4-φ18 590 645 48
      65 290 180 145 120   18 3   4-φ18 590 690 60
      80 310 195 160 135   20 3   8-φ18 590 715 65
      100 350 215 180 155   20 3   8-φ18 590 770 71
      125 400 254 210 185   22 3   8-φ18 590 780 119
      150 480 280 240 210   24 3   8-φ23 590 810 210
      200 600 335 295 265   26 3   12-φ23 810 967 320
      250 622 405 355 320   30 3   12-φ25 810 1143 550
      300 698 460 410 375   30 4   12-φ25 830 1292 785
      2.5 50 230 160 125 100   20 3   4-φ18 590 645 50
      65 290 180 145 120   22 3   8-φ18 590 690 65
      80 310 195 160 135   22 3   8-φ18 590 715 67
      100 350 230 190 160   24 3   8-φ23 590 770 73
      125 400 270 220 188   28 3   8-φ25 590 780 127
      150 480 300 250 218   30 3   8-φ25 810 810 215
      200 600 360 310 278   34 3   12-φ25 810 967 322
      250 622 425 370 332   36 3   12-φ30 830 1143 585
      300 698 485 430 390   40 4   16-φ30 830 1292 795
      4.0 50 230 160 125 100 88 20 3 4 4-φ18 590 645 61
      65 290 180 145 120 110 22 3 4 8-φ18 590 690 75
      80 310 195 160 135 121 22 3 4 8-φ18 590 715 84
      100 350 230 190 160 150 24 3 4.5 8-φ23 590 770 101
      125 400 270 220 188 176 28 3 4.5 8-φ25 810 782 207
      150 480 300 250 218 204 30 3 4.5 8-φ25 810 875 226
      200 600 375 320 282 260 38 3 4.5 12-φ30 810 1160 399
      6.4 50 300 175 135 105 88 26 3 4 4-φ23 590 710 64
      65 340 200 160 130 110 28 3 4 8-φ23 590 750 77
      80 380 210 170 140 121 30 3 4 8-φ23 590 785 86
      100 430 250 200 168 150 32 3 4.5 8-φ25 810 837 171
      125 500 295 240 202 176 36 3 4.5 8-φ30 810 1031 243
      150 550 340 280 240 204 38 3 4.5 8-φ34 830 1066 296
      200 650 405 345 300 260 44 3 4.5 12-φ34 830 1213 420
      10.0 50 300 195 145 112 88 28 3 4 4-φ25 590 714 81
      65 340 220 170 138 110 32 3 4 8-φ25 590 734 102
      80 380 230 180 148 121 34 3 4 8-φ30 810 847 175
      100 430 265 210 172 150 38 3 4.5 8-φ30 810 950 194
      125 500 310 250 210 176 42 3 4.5 8-φ34 830 1141 285
      150 550 350 290 250 204 46 3 4.5 12-φ34 830 1240 450
      200 650 430 360 312 260 54 3 4.5 12-φ4l 830 1425 850
      16.0 50 300 215 165 132 88 36 3 4 8-φ25 590 562 92
      65 340 245 190 152 110 44 3 4 8-φ30 810 743 165
      80 380 260 205 168 121 46 3 4 8-φ30 830 820 216
      100 430 300 240 200 150 48 3 4.5 8-φ34 830 935 238
