產品名稱：DZB45-24W化工防爆型閥門電動裝置[ 2022-10-25 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

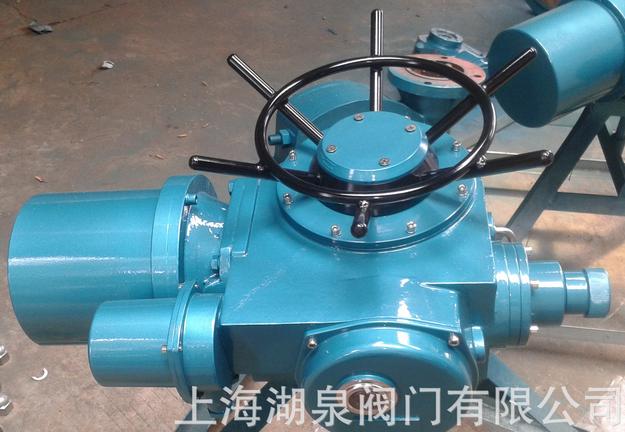

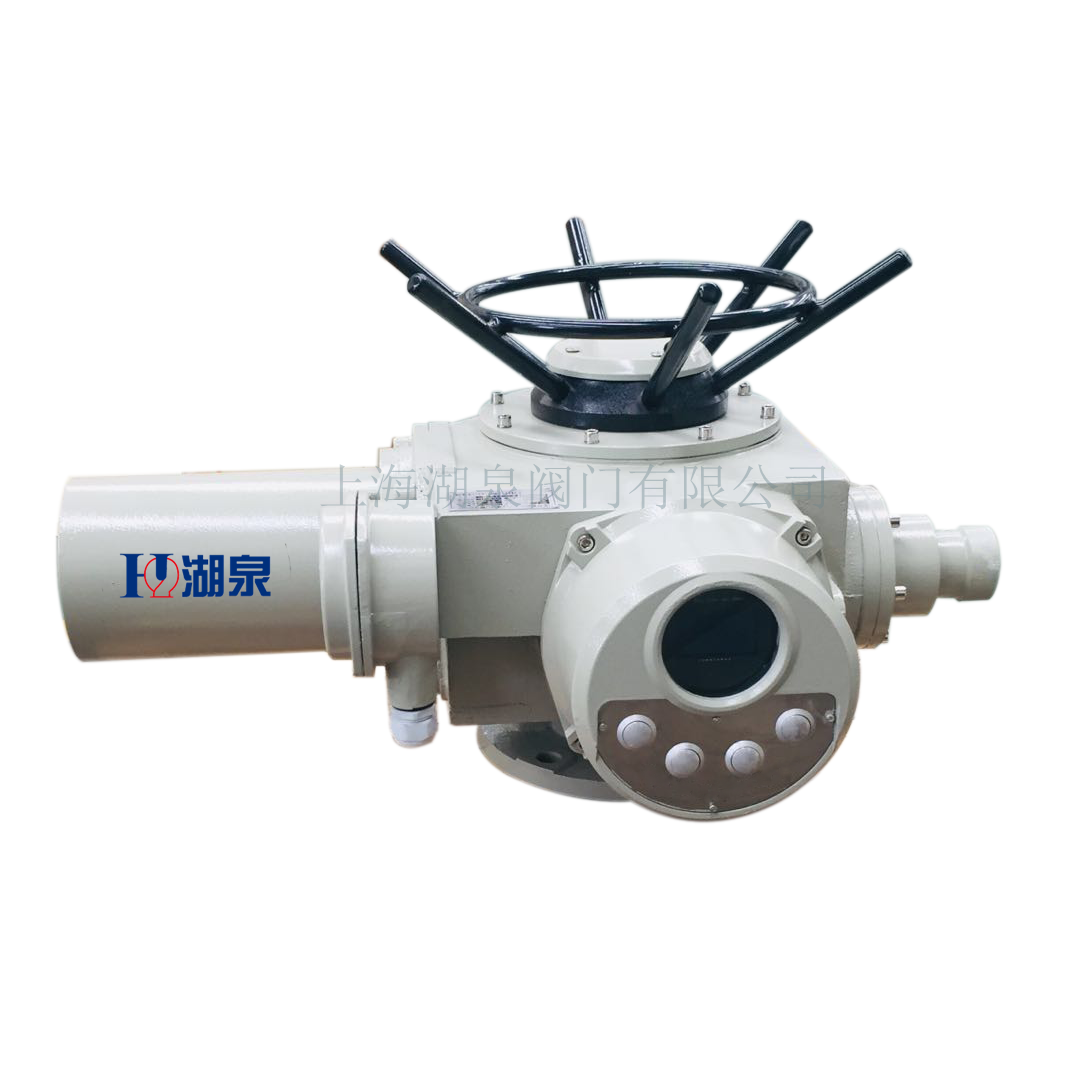

一、DZB45-24W化工防爆型閥門電動裝置產品介紹

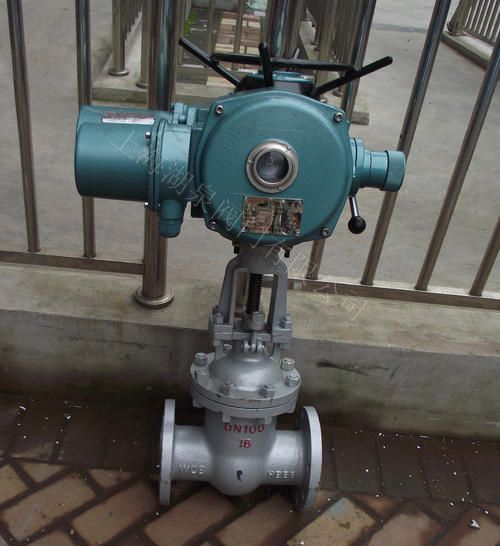

上海湖泉閥門集團有限公司DZB45-24W化工防爆型閥門電動裝置防防護等級為ExDII BT4，適用于對閘閥、截止閥等閥門產品進行操作，防護等級IP65，輸出轉矩范圍：50-10000Nm，輸出轉速范圍：12-36rpm.是電動閥門實現開啟、關閉或調節控制的驅動設備。該DZW型電裝產品適用于閘閥、截止閥、隔膜閥、柱塞閥、節流閥、水閘門等。它可以用于明桿閥，也可用于暗桿閥。湖泉DZW/Z型主要的產品型號：Z10 DZW10 Z20 DZW20 Z30 DZW30 Z45 DZW45 Z60 DZW60 Z90 DZW90 Z120 DZW120 Z180 DZW180 Z250 DZW250 DZW350 DZW350 Z500 DZW500。

二、DZDZB45-24W化工防爆型閥門電動裝置產品主要優點
1、該產品一體化結構設計，直接接收4～20mA/4～12mA/12～20mA/0～5V/1～5V等控制信號，輸出隔離的4～20mA閥位反饋信號；
2、具有仿真運行功能等優點，并可根據用戶設定的流量特性曲線運行；
3、控制信號斷路故障判斷、報警及保護功能。斷路故障時可使執行機構或開、或關、或保特、或在0～之間預置的任意值；
4、該產品數字顯示，顯示控制信號值、閥位值、故障類別；
5、RS485遠程通訊功能優點，通過通訊協議在上位機進行編程組態，對過程量、開關量作數據或圖形處理。
6、電動閥門行程自整定，輸入輸出模擬信號自校準。

三、DZDZB45-24W化工防爆型閥門電動裝置產品主要技術參數
電源：電機為三相交流，380V （特殊訂貨660V 或220 V）, 50Hz（特殊訂貨60Hz）；控制線為220V，50Hz（特殊訂貨60Hz）；遠程控制為24VDC。
環境溫度：-20~+60℃ （特殊訂貨-40~+80℃）。
相對濕度：≤90%（25℃時）。
防護類型：普通型和戶外型用于無易燃、易爆和無腐蝕性介質的場所，其中普通型用于戶內；隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。
防護等級：戶外型和防爆型為IP55 （特殊訂貨IP67）。
工作制：短時10分鐘（特殊訂貨30分鐘）。

型號	公稱轉矩 (N.m)	zui大控制轉矩 (N.m)	zui小控制轉矩 (N.m)	輸出軸轉圈數 (圈)	允許通過閥桿直徑 (mm)	手動速比	輸出轉速 (r/min)	電機 功率 (kw)
DZB5	50	75	≤25	150	28	1∶1	18	0.12
DZB10A	100	150	≤50	160			24、36	0.25 0.37
DZB15A	150	225	≤75
DZB20A	200	300	≤100		40			0.55 0.75
DZB20A(Ⅰ)					28
DZB30A	300	450	≤150		40		24	0.75
DZB30A(Ⅰ)					28
DZB45A	450	675	≤225	110	48		24	1.1
							36	1.5
DZB60A	600	900	≤300				24	1.5
							36	2.2
DZB90	900	1350	≤450		60		24	2.2
DZB90(Ⅰ)					48		36	3.0
DZB120	1200	1800	≤600		60		24	3.0
DZB120(Ⅰ)					48
DZB180	1800	2160	≤900	140	70	25∶1	24	4.0
							36	5.5
DZB250	2500	3000	≤1250				24	5.5
DZB350	3500	4200	≤1750		75	13∶1	18	7.5
DZB500	5000	6000	≤2500					10
DZB800	8000	9600	≤4000	120	80	90∶1	12	13
DZB1000	10000	12000	≤5000		100			15
