產品展示Products show

止回閥閥門首頁 > 產品展示 > 止回閥 >

產品名稱：止回閥|H42H- 16C|DN150|GB/T32808|GB/ T12224[ 2025-06-20 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

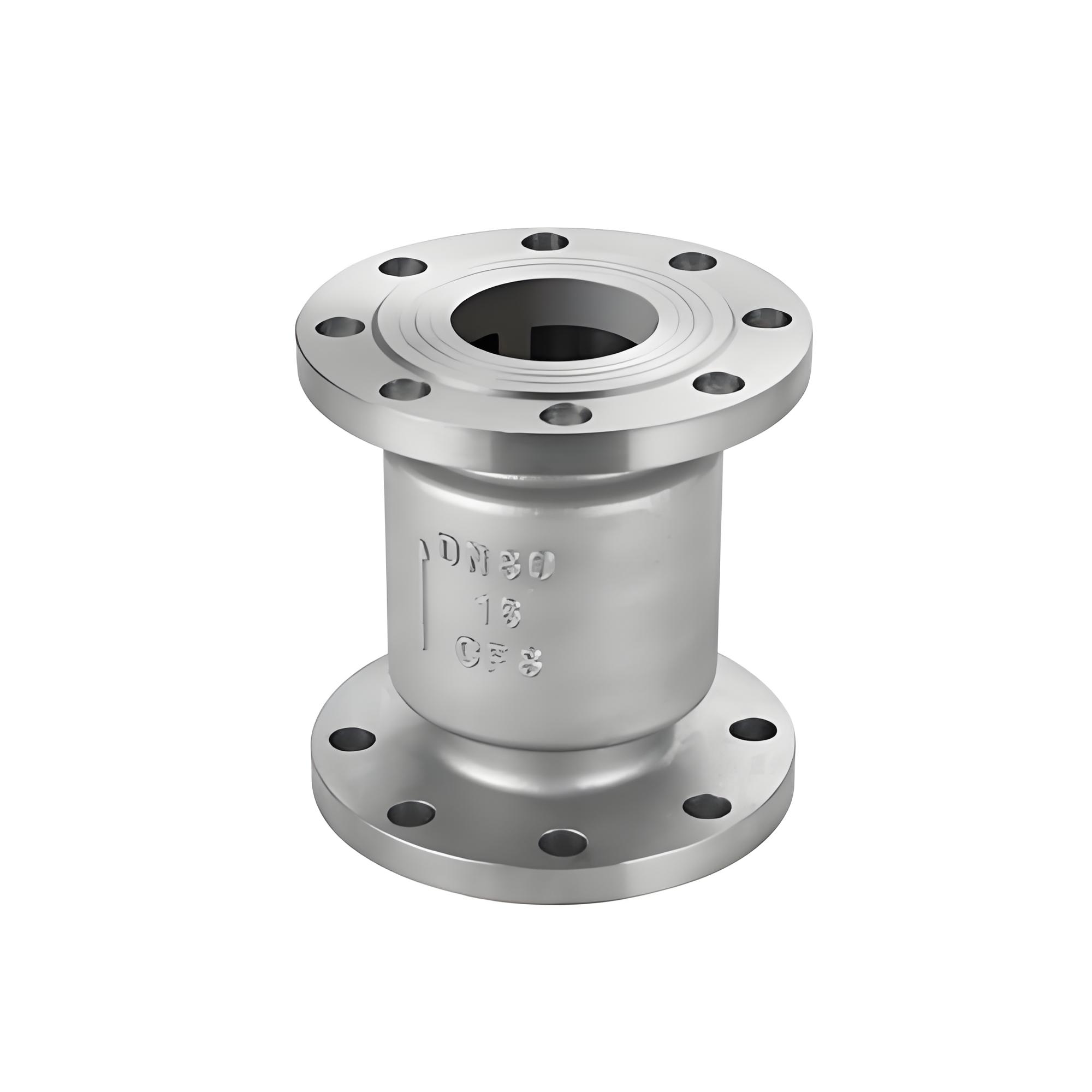

‌ H42H-16C 止回閥‌是一種立式止回閥，嚴格按照 API6D 和 GB/T12235 標準設計制造。該閥門在正常狀態下保持關閉，當管線中進口端的介質壓力足以克服彈簧阻力時，閥門會開啟，允許介質流動；當進口端介質壓力低于出口端時，彈簧將閥瓣推向閥座，使閥門關閉，從而阻止介質逆流‌。

應用場景

H42H-16C止回閥廣泛應用于石油、化工、制藥、電力等行業，用于防止介質倒流，確保系統安全穩定運行‌。

結構特點

該止回閥采用鑄鋼材料制造，具有良好的耐壓、耐溫和耐腐蝕性能，適應各種復雜的工作環境。其結構簡單，零部件少，安裝方便，維護簡單。閥瓣和閥座的密封面采用耐磨的司太立鈷基硬質合金堆焊而成，具有優異的耐磨、耐高溫和抗擦傷性能‌。

安裝與維護

安裝前應檢查閥門是否完好無損，并清洗干凈以消除運輸過程中造成的缺陷。安裝時必須仔細核對閥門上的標志和銘牌是否符合使用要求，并確保閥門安裝在垂直管道上。長期使用后應定期檢查閥門的密封性能和銹蝕情況，及時進行維護和更換‌。

設計與制造		GB/T12235
連接端尺寸	結構長度	GB/T12221
連接端尺寸	法蘭尺寸	JB/T79
檢驗與試驗		JB/T9092
材料	碳鋼	GB/T12229
	不銹鋼	GB/T12230
	合金鋼	Q/ZB66

性能和使用范圍

型號	公稱	試驗壓力				工作溫度(℃)
	壓力	強度	密封	低壓密封
		(水)Mpa	(水)空氣(Mpa)	(空氣)Mpa
H42H-16C	1.6	2.4	1.8	0.6		≤425
H42H-25C	2.5	3.8	2.8	0.6		≤425
H42H-40C	4	6	4.4	0.6		≤425
型號+（材質）	公稱壓力 PN（MPa）		試驗壓力P3(MPa)		適用溫度（℃）	適用介質
			殼體	密封
H42H-16C（碳鋼）	1.6		2.4	1.76	≤425	水、油品
H42H-16P（304）					≤200	弱腐蝕介質
H42H-25P（304）	2.5		3.75	2.75
H42H-25R（316）						腐蝕性介質
H42H-40P（304）	4		6	4.4		弱腐蝕性介質
H42H-40R（316）						腐蝕性介質
H42Y-40I（鉻鉬鋼）					≤550	水、油品

主要零部件材料

零件名稱	閥體、閥瓣	導向閥	密封面
H42H-16C	碳鋼	碳鋼	堆焊D507
H42H-16P	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼
H42H-25P
H42H-40P
H42H-25R	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼
H42H-40R	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼
H42Y-40I	鉻鉬鋼	鉻鉬鋼	堆焊硬質合金

主要連接尺寸和外型尺寸

型號	公稱通徑 DN	尺寸(mm)
型號	公稱通徑 DN	L	D	D1	D2	H	b	Z-Φd
H42H-16C	15	130	95	65	45	77	14	4-Φ14
	20	150	105	75	55	77	14	4-Φ14
	25	160	115	85	65	80	16	4-Φ14
	32	180	135	100	78	85	16	4-Φ18
	40	200	145	110	85	95	16	4-Φ18
	50	230	160	125	100	105	16	4-Φ18
	65	290	180	145	120	120	18	4-Φ18
	80	310	195	160	135	130	20	8-Φ18
	100	350	215	180	155	140	20	8-Φ18
	125	400	245	210	185	155	22	8-Φ18
	150	480	280	240	210	180	24	8-Φ23
	200	600	335	295	265	215	26	12-Φ23
H42H-25C	15	130	95	65	45	77	16	4-Φ14
	20	150	105	75	55	80	16	4-Φ14
	25	160	115	85	65	85	16	4-Φ14
	32	180	135	100	78	95	18	8-Φ18
	40	200	145	110	85	105	18	8-Φ18
	50	230	160	125	100	120	20	8-Φ18
	65	290	180	145	120	130	212	8-Φ18
	80	310	195	160	135	140	22	8-Φ18
	100	350	230	190	160	155	24	8-Φ23
	125	400	270	220	188	180	28	8-Φ25
	150	480	300	250	218	215	30	8-Φ25
	200	600	360	310	278	973	34	12-Φ25

上一篇：止回閥|H44H- 1.6C|DN450|GB/T32808|GB/ T12224 / 下一篇：止回閥|H44J- 10|DN150|GB/T32808|GB/T 12224

閥門資訊

閥門知識

閥門產品

: 法蘭連接閘閥（明桿）Z41T-10/16/

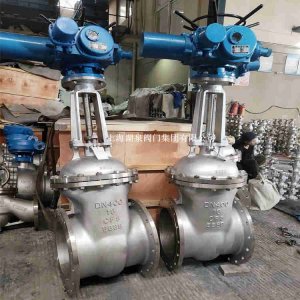

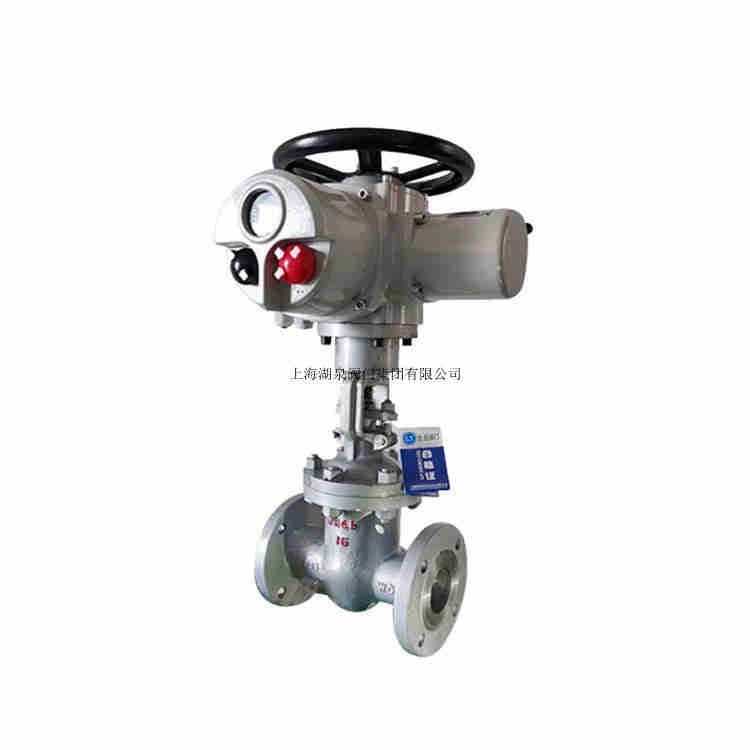

: 不銹鋼電動閘閥廠家Z941w-16P,DN10

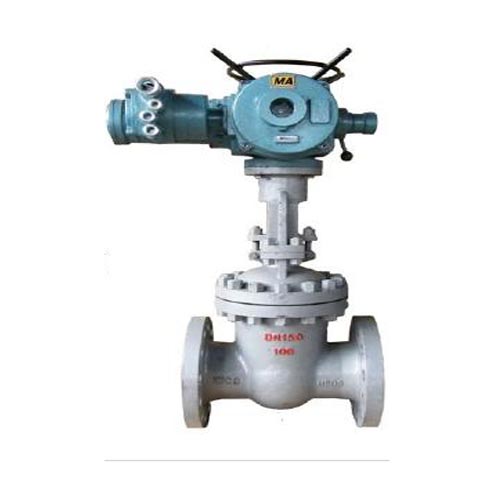

: MA礦用防爆電動閘閥

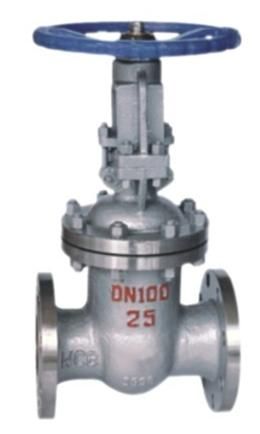

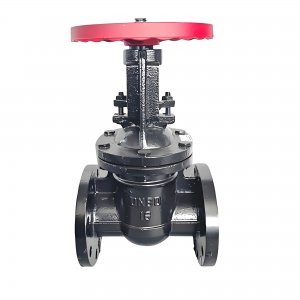

: Z41H-16C鑄鋼法蘭閘閥

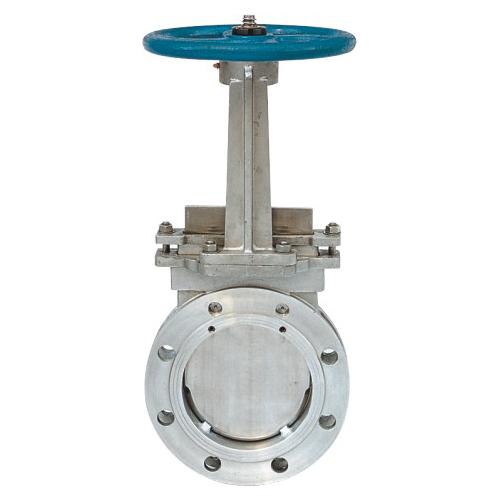

: 刀型閘閥

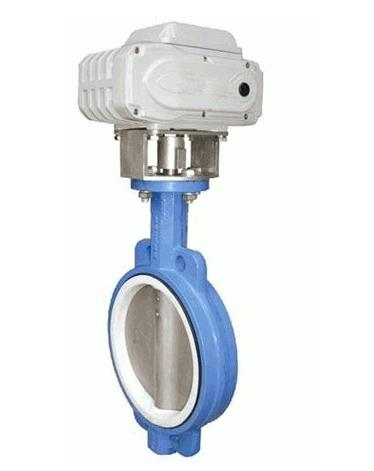

: D971F46-16C電動對夾式襯氟蝶閥

: dn350不銹鋼電動閘閥價格

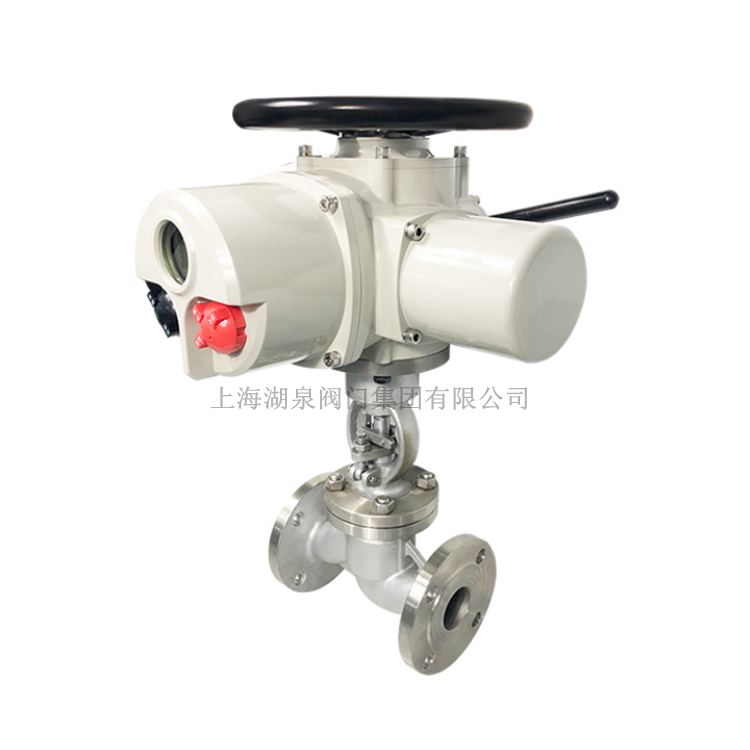

: j941h-16p dn80整體調節型電動截止閥

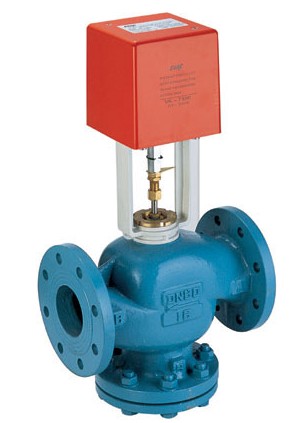

: 動態平衡電動調節閥

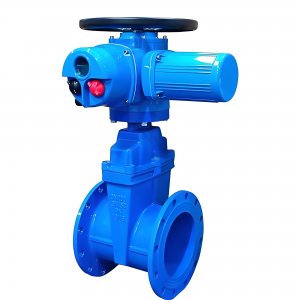

: 電動閘閥dn200 z945x-10q適用于自來水
