產品名稱：q941f-16c dn150模擬量不銹鋼電動調節球閥[ 2023-05-29 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、q941f-16c dn150模擬量不銹鋼電動調節球閥產品介紹

上海湖泉閥門集團有限公司Q941F-16C電動球閥最主要的閥座密封圈材料是聚四氟乙烯,它對幾乎所有的化學物質都有是惰性的,且具有摩擦系數小、性能穩定、不易老化、溫度適用范圍廣和密封...以AC220V、AC380V或DC24V電源電壓作動力,接受(4-20mA、0-10mA或1-5VDC)電流信號或電壓信號,即可控制運轉,是一種轉角為90°的旋轉類閥門,密封性能優良,流量系數大,流阻系數小,結構簡單,使用壽命長,便于維修。配用電缸式執行機構。該產品廣泛應用于化工、石油、輕紡、電力、食品制藥、制冷、造紙行業的系統控制。

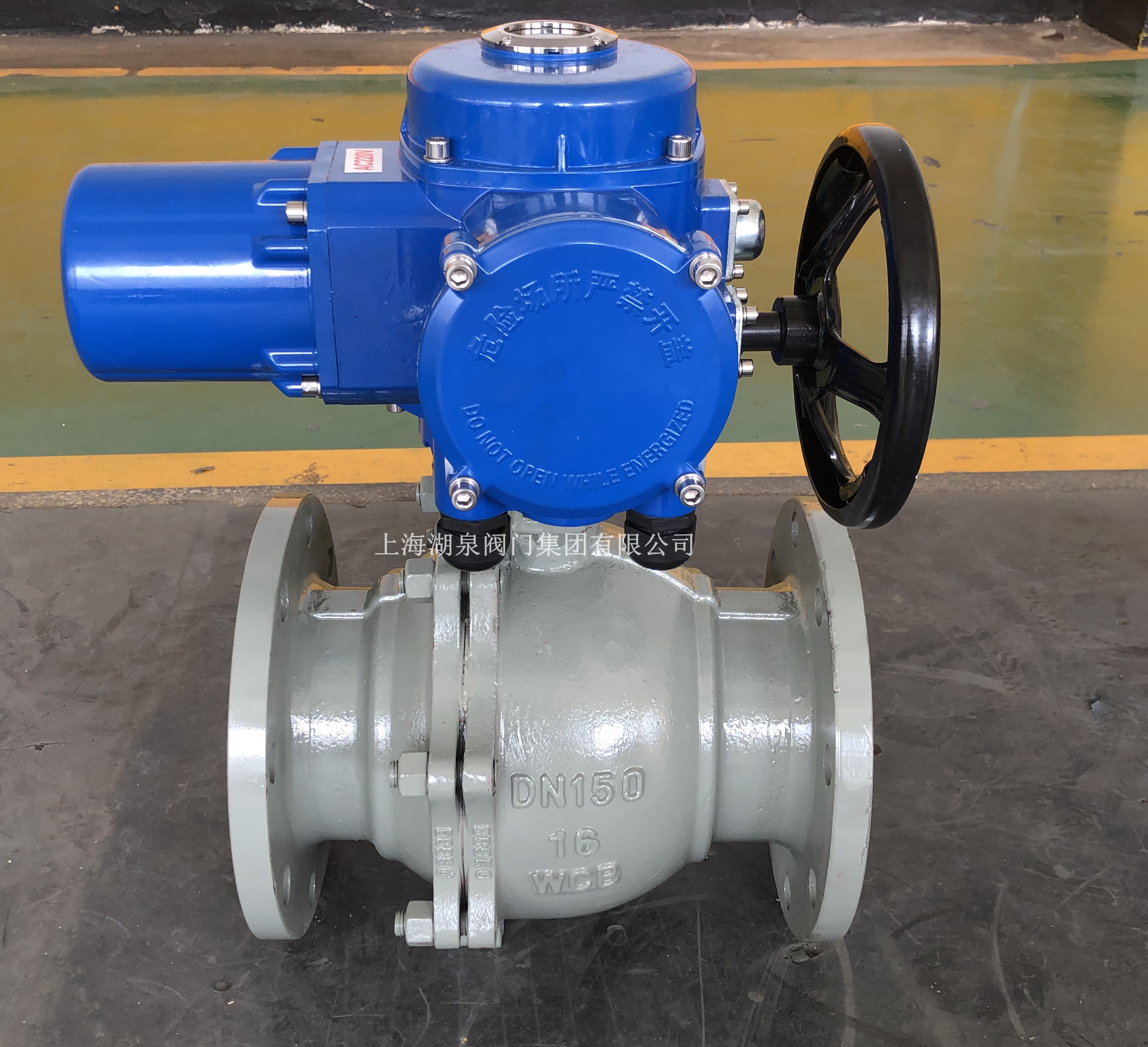

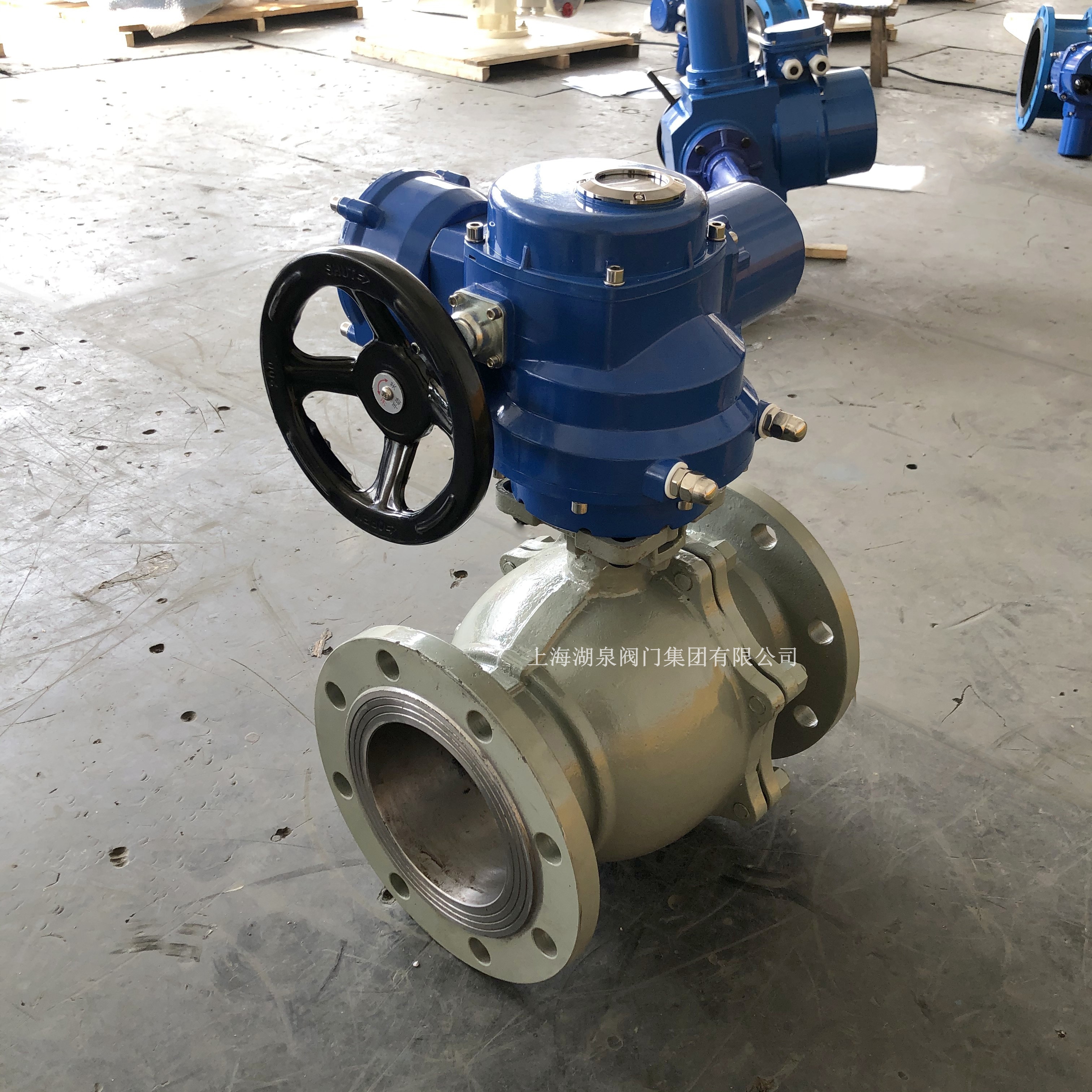

電動球閥

二、q941f-16c dn150模擬量不銹鋼電動調節球閥技術參數

公稱通徑DN（mm）	DN15～DN400
公稱壓力	1.6、4.0、6.4MPa、ANSI150、300（Lb）、JIS10、20K
適用介質	水、介質等
介質溫度	-40～+180℃-40～+350℃
泄漏量	0符合ANSIB16.1045級標準
球體轉角	90°
閥體材制質	A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M
閥座材料	聚四氟乙烯（常溫）、特制PPL（高溫）
防爆級組	dⅡBT4（d2c4）（可供普通型、防爆型二種規格）
固有可調比R	100:1

三、q941f-16c dn150模擬量不銹鋼電動調節球閥特點

控制精度：0.1%-3.0%(通過U4參數可調)
可接電動執行器反饋信號：電位器500Ω-10KΩ
可接收外部控制信號（DC）：4-20mA(1-5V、0-10V、開關量等出廠前定制)
輸入阻抗：250Ω；
通過修改U1參數可設定：①DRTA/正動作，RVSA/逆動作模態②輸入信號中斷時“中斷”模態—OPEN（開）、STOP（停）、SHUT（閉）
可選：①可控硅輸出（AC，600V，25A）②繼電器輸出（AC，250V，10A）◆定貨時指明
輸出執行器位置信號：低漂移輸出4-20mADC對應執行器全閉至全開，信號*與輸入隔離（光電隔離），輸出負載≤500Ω
環境溫度：0-70℃，濕度：35-85%
有超溫保護功能：定位器殼內溫度≥70℃時，定位器停止對執行器的開閉控制
可通過按鍵自由標定輸入信號所對應執行器的動作區間（一般標定為電動執行器全閉、全開位置）
