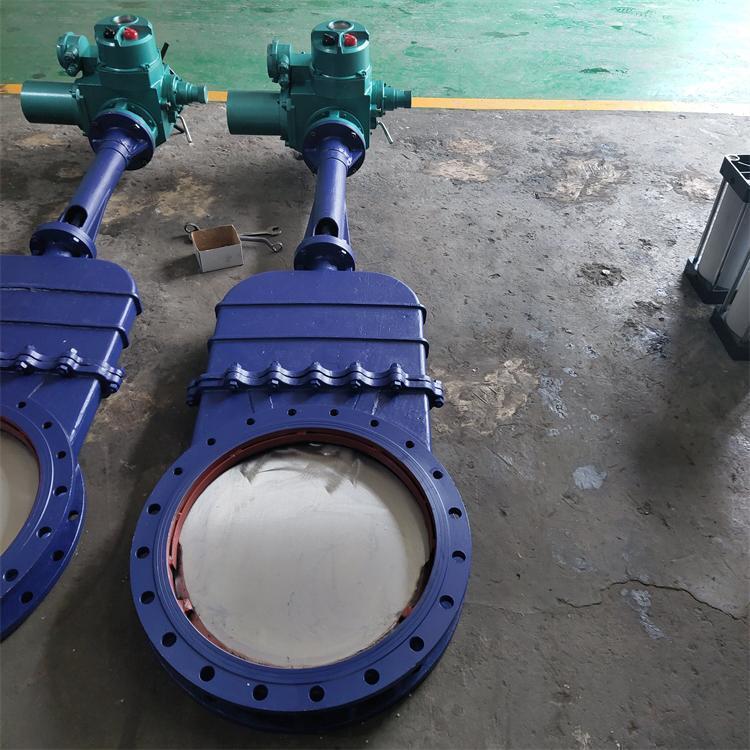

產品名稱： DMZ973X-10C DN200電動暗桿刀型閘閥[ 2024-02-27 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、 DMZ973X-10C DN200電動暗桿刀型閘閥介紹

上海湖泉閥門集團有限公司電動暗桿不銹鋼刀型閘閥主要由閥體、閥板、絲桿、閥桿螺母、支架、壓條、手輪、填料組成，暗桿電動刀型閘閥具有體積小，重量輕，暗桿電動刀型閘閥系列產品屬帶閥蓋對夾法蘭式、平行單閘板結構、單向流通性質，流通阻力小、可切斷各種漿類、灰渣、污水、水渣混合物、纖維等介質，泛應用于電力，市政、礦山、冶金、化工、煤炭、水利等行業，暗桿電動刀型閘閥是一種應用性強的新型更新替代閥門產品。可提升的閘板密封面，可刮除密封面上的粘著物，自動清除雜物；不銹鋼閘板可防止腐蝕引起的密封泄漏；短結構長度，可節省原料、安裝空間、也有效支持管道強度；閥體上的導向塊使閘板正確運動。擠壓塊保證閘板有效密封；U型閘板可作為切斷使用。

刀閘閥

二、 DMZ973X-10C DN200電動暗桿刀型閘閥特點

1 、閥體材質:鑄鋼(WCB)、不銹鋼（304、316）、2520

2 、公稱壓力：0.6Mpa、1.0Mpa、1.6Mpa、2.5Mpa、150LB

3 、公稱通徑：DN50-600mm *S2"-24"

4 、適用溫度:-38~+650℃(具體溫度范圍視密封副材質和介質性質而定)

5 、連接法蘭:ANSIB16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS標準

6 、密封型式：硬密封（H、Y）、軟密封（X、F）

7 、泄漏量:硬密封：D級（液體0.1XDNmm3/s）、軟密封：A級（零泄漏）

8 、驅動方式：電動執行器（開關型、調節型、防爆型、智能一體式）

三、 DMZ973X-10C DN200電動暗桿刀型閘閥性能參數

公稱壓力		殼體試驗（Mpa)		密封封試驗（Mpa)		工作溫度	通用介質
0.6、1.0、1.6		0.9、1.5、2.4		0.7、1.1、1.8		≤900℃	紙漿、污水、煤裝漿、灰、渣水混全物

四、 DMZ973X-10C DN200電動暗桿刀型閘閥零部件材料

閥體、閥蓋			閘板		閥桿	密封閥座				填料
不銹鋼、碳鋼、灰鑄鐵			碳鋼、不銹鋼		不銹鋼	橡膠、四氟、不銹鋼、硬*金、				盤根

五、 DMZ973X-10C DN200電動暗桿刀型閘閥結構尺寸

公稱壓力	0.6MPa 1.0MPa 1.6MPa
公稱通徑	DN150	DN200	DN250	DN300	DN350	DN400	DN450	DN500	DN600	DN700
厚度 L	70	80	85	100	100	110	120	130	140	165
高度 H	790	910	1080	1240	1300	1470	1670	1760	2020	2200
