產品名稱：不銹鋼電動閘閥z941w[ 2020-04-07 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、不銹鋼電動閘閥z941w簡單介紹

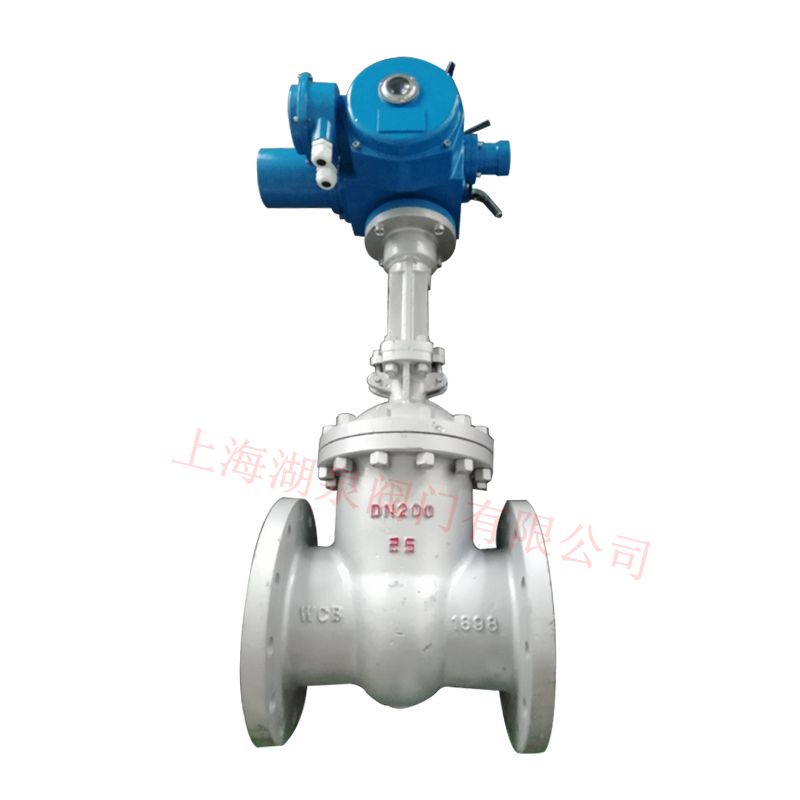

上海湖泉不銹鋼電動閘閥z941w由電動裝置與不銹鋼閘閥組成，它是通過閘板的升降來控制閥門的啟閉，閘板垂直于流體方向，改變閘板與閥座間相對位置即可改變通道大小。不僅適用于石油、化工、火力電站等各種工況的管路上，也適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。

二、不銹鋼電動閘閥z941w主要特點

1、都很方便，十分省力，因此可以很輕松的進行；
2、封面不易受到?jīng)_刷和侵蝕，因此不容易導致折舊；
3、體簡單，因此結構的長度短，并且有很優良的制作工藝，因此適用的范圍很廣；

三、不銹鋼電動閘閥z941w主要零部件材料

閥體 / 閥蓋	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	WCB
零件名稱	ZG1Cr18Ni9Ti 系列	ZG00Cr18Ni10 系列	ZG1Cr18Ni12Mo2Ti 系列	ZG00Cr17Ni14Mo2系列	WCB 系列
閘板	ZG1Cr18NI9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	1Cr13
閥桿	1Cr18Ni9Ti	ooCr18Ni10	1Cr18Ni12Mo2Ti	ooCr17Ni14Mo2	1Cr13
填料	PTFE 編織	PTFE 編織	PTFE 編織	PTFE 編織	石墨
墊片	304L+PTFE	304L+PTFE	316L+PTFE	316L+PTFE	石墨 +304
壓蓋	ZG1Cr181Ni10	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	WCB
填料壓環	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Mi12Mo2Ti	00Cr17Ni14Mo2	1Cr13
螺栓	1Cr171Ni2	1Cr171Ni2	1Cr171Ni2	1Cr171Ni2	35CrMoA
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	45

四、不銹鋼電動閘閥z941w主要性能規范　　

型號	公稱壓力(MPa)	實驗壓力			工作溫度 ( ℃)	適用介質
型號	公稱壓力(MPa)	強度 ( 水 )(Mpa)	密封 ( 水 )空氣	低壓密封空氣(Mpa)	工作溫度 ( ℃)	適用介質
Z94IH-16C Z941W-16P(R)	1.6	2.4	1.8	0.6	≤200	NITRICACID
						硝酸類
						ACETICACID
						醋酸類
						NITRICACID
Z941W-25P(R)	2.5	3.8	2.8	0.6	≤200	硝酸類
Z941W-40P(R)	4.0	6.0	4.4	0.6	≤200	ACETICACID
Z941W-64P(R)	6.4	9.6	7.0	0.6	≤200	醋酸類

五、不銹鋼電動閘閥z941w 主要外形連接尺寸

1.6MPa 主要連接尺寸

尺寸	DN	15	20	25	32	40	50	65	80	100
L	mm	130	150	160	180	200	250	265	280	300
H	mm	175	180	210	210	350	358	373	435	500
W	mm	180	180	200	200	200	240	240	280	320
尺寸	DN	125	150	200	250	300	350	400	450	500
L	mm	325	350	400	450	500	550	600	650	700
H	mm	614	674	818	1225	1415	1630	1780	2050	2181
W	mm	360	360	400	450	500	500	600	720	720

2.5MPa 主要連接尺寸

尺寸	DN	15	20	25	32	40	50	65	80	100
L	mm	130	150	160	180	200	250	265	280	300
H	mm	175	180	210	210	350	358	373	435	500
W	mm	180	180	200	200	200	240	240	280	320
尺寸	DN	125	150	200	250	300	350	400	450	500
L	mm	325	350	400	450	500	550	600	650	700
H	mm	614	674	818	1225	1415	1630	1780	2050	2181
W	mm	360	360	400	450	500	500	600	720	720
